Uchwyty GN 423

Materiał profila
Aluminium.
Wsporniki
Technopolimer na bazie poliamidu (PA) wzmocniony włóknem szklanym. Odporność na temperaturę 130 °C.
Wykończenie
- Wersja ELS:
- Profil: anodowany, kolor naturalny.
- Wsporniki: kolor czarny, wykończone na mat.
- Wersja ESS:
- Profil: anodowany, kolor czarny.
- Wsporniki: kolor czarny, wykończone na mat.
- Wersja ELG:
- Profil: anodowany, kolor naturalny.
- Wsporniki: kolor jasno-szary, wykończone na mat.

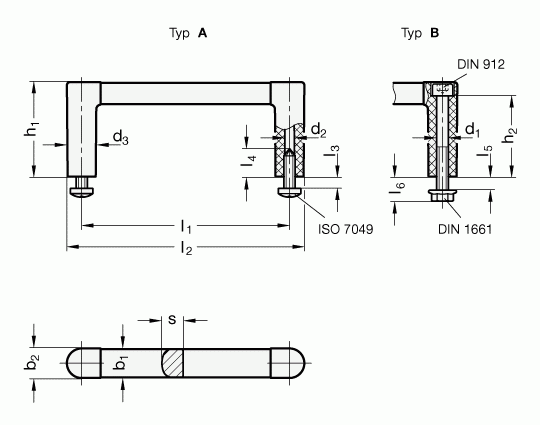

Montaż
- Typ A: montaż od tyłu (poprzez wkręty samogwintujące, w komplecie).
- Typ B: montaż od frontu (poprzez śruby z łbem walcowym i nakrętki z kołnierzem, w komplecie).
Śruby z łbem walcowym DIN 912-M5-45
Stal ocynkowana, kolor czarny.
Nakrętki z kołnierzem DIN 1661-M5
Stal ocynkowana, pasywacja niebieska.
Wkręty samogwintujące ISO 7049
Stal ocynkowana, ST4.8-19.
Właściwości i zastosowania
Wymiary uchwytów GN 423 są dopasowane do szaf typu "rack".
Profil i wsporniki uchwytu są połączone kształtowo. Daje to możliwość ich rozłączenia (przed montażem) i docięcia profila do żądanej długości.
Dzięki śrubom zawartym w komplecie, uchwyty są łatwe w montażu.
Produkt | b%1% [mm] | l%1 ±0.25% [mm] | b%2% [mm] | d%3% [mm] | h%1% | h%2% [mm] | l%2% | l%3 max.% [mm] | l%5 max.% [mm] | l%6% [mm] | s [mm] | Otwory montażowe d%1% | Otwory montażowe d%2% | Otwory montażowe l%4 min.% | Typ |
GN 423-12-55-A-ELS | 12 | 55 | 12.5 | 12.5 | 40 | 34.5 | 67.5 | 5 | 5 | 10.5 | 9 | - | 4.3 | 14 | A |
GN 423-12-55-A-ESS | 12 | 55 | 12.5 | 12.5 | 40 | 34.5 | 67.5 | 5 | 5 | 10.5 | 9 | - | 4.3 | 14 | A |
GN 423-12-55-A-ELG | 12 | 55 | 12.5 | 12.5 | 40 | 34.5 | 67.5 | 5 | 5 | 10.5 | 9 | - | 4.3 | 14 | A |
GN 423-12-88-A-ELS | 12 | 88 | 12.5 | 12.5 | 40 | 34.5 | 100.5 | 5 | 5 | 10.5 | 9 | - | 4.3 | 14 | A |
GN 423-12-88-A-ESS | 12 | 88 | 12.5 | 12.5 | 40 | 34.5 | 100.5 | 5 | 5 | 10.5 | 9 | - | 4.3 | 14 | A |
GN 423-12-88-A-ELG | 12 | 88 | 12.5 | 12.5 | 40 | 34.5 | 100.5 | 5 | 5 | 10.5 | 9 | - | 4.3 | 14 | A |
GN 423-12-100-A-ELS | 12 | 100 | 12.5 | 12.5 | 40 | 34.5 | 112.5 | 5 | 5 | 10.5 | 9 | - | 4.3 | 14 | A |
GN 423-12-100-A-ESS | 12 | 100 | 12.5 | 12.5 | 40 | 34.5 | 112.5 | 5 | 5 | 10.5 | 9 | - | 4.3 | 14 | A |
GN 423-12-100-A-ELG | 12 | 100 | 12.5 | 12.5 | 40 | 34.5 | 112.5 | 5 | 5 | 10.5 | 9 | - | 4.3 | 14 | A |
GN 423-12-120-A-ELS | 12 | 100 | 12.5 | 12.5 | 40 | 34.5 | 132.5 | 5 | 5 | 10.5 | 9 | - | 4.3 | 14 | A |
GN 423-12-120-A-ESS | 12 | 120 | 12.5 | 12.5 | 40 | 34.5 | 132.5 | 5 | 5 | 10.5 | 9 | - | 4.3 | 14 | A |
GN 423-12-120-A-ELG | 12 | 120 | 12.5 | 12.5 | 40 | 34.5 | 132.5 | 5 | 5 | 10.5 | 9 | - | 4.3 | 14 | A |
GN 423-12-180-A-ELS | 12 | 180 | 12.5 | 12.5 | 40 | 34.5 | 192.5 | 5 | 5 | 10.5 | 9 | - | 4.3 | 14 | A |
GN 423-12-180-A-ESS | 12 | 180 | 12.5 | 12.5 | 40 | 34.5 | 192.5 | 5 | 5 | 10.5 | 9 | - | 4.3 | 14 | A |
GN 423-12-180-A-ELG | 12 | 180 | 12.5 | 12.5 | 40 | 34.5 | 192.5 | 5 | 5 | 10.5 | 9 | - | 4.3 | 14 | A |
GN 423-12-235-A-ELS | 12 | 235 | 12.5 | 12.5 | 40 | 34.5 | 247.5 | 5 | 5 | 10.5 | 9 | - | 4.3 | 14 | A |
GN 423-12-235-A-ESS | 12 | 235 | 12.5 | 12.5 | 40 | 34.5 | 247.5 | 5 | 5 | 10.5 | 9 | - | 4.3 | 14 | A |
GN 423-12-235-A-ELG | 12 | 235 | 12.5 | 12.5 | 40 | 34.5 | 247.5 | 5 | 5 | 10.5 | 9 | - | 4.3 | 14 | A |
GN 423-12-55-B-ELS | 12 | 55 | 12.5 | 12.5 | 40 | 34.5 | 67.5 | 5 | 5 | 10.5 | 9 | M5 | - | - | B |
GN 423-12-55-B-ESS | 12 | 55 | 12.5 | 12.5 | 40 | 34.5 | 67.5 | 5 | 5 | 10.5 | 9 | M5 | - | - | B |
GN 423-12-55-B-ELG | 12 | 55 | 12.5 | 12.5 | 40 | 34.5 | 67.5 | 5 | 5 | 10.5 | 9 | M5 | - | - | B |
GN 423-12-88-B-ELS | 12 | 88 | 12.5 | 12.5 | 40 | 34.5 | 100.5 | 5 | 5 | 10.5 | M5 | - | - | - | B |
GN 423-12-88-B-ESS | 12 | 88 | 12.5 | 12.5 | 40 | 34.5 | 100.5 | 5 | 5 | 10.5 | 9 | M5 | - | - | B |
GN 423-12-88-B-ELG | 12 | 88 | 12.5 | 12.5 | 40 | 34.5 | 100.5 | 5 | 5 | 10.5 | 9 | M5 | - | - | B |
GN 423-12-100-B-ELS | 12 | 100 | 12.5 | 12.5 | 40 | 34.5 | 112.5 | 5 | 5 | 10.5 | 9 | M5 | - | - | B |
GN 423-12-100-B-ESS | 12 | 100 | 12.5 | 12.5 | 40 | 34.5 | 112.5 | 5 | 5 | 10.5 | 9 | M5 | - | - | B |
GN 423-12-100-B-ELG | 12 | 100 | 12.5 | 12.5 | 40 | 34.5 | 112.5 | 5 | 5 | 10.5 | 9 | M5 | - | - | B |
GN 423-12-120-B-ELS | 12 | 120 | 12.5 | 12.5 | 40 | 34.5 | 132.5 | 5 | 5 | 10.5 | 9 | M5 | - | - | B |
GN 423-12-120-B-ESS | 12 | 120 | 12.5 | 12.5 | 40 | 34.5 | 132.5 | 5 | 5 | 10.5 | 9 | M5 | - | - | B |
GN 423-12-120-B-ELG | 12 | 120 | 12.5 | 12.5 | 40 | 34.5 | 132.5 | 5 | 5 | 10.5 | 9 | M5 | - | - | B |
GN 423-12-180-B-ELS | 12 | 180 | 12.5 | 12.5 | 40 | 34.5 | 192.5 | 5 | 5 | 10.5 | 9 | M5 | - | - | B |
GN 423-12-180-B-ESS | 12 | 180 | 12.5 | 12.5 | 40 | 34.5 | 192.5 | 5 | 5 | 10.54 | 9 | M5 | - | - | B |
GN 423-12-180-B-ELG | 12 | 180 | 12.5 | 12.5 | 40 | 34.5 | 192.5 | 5 | 5 | 10.5 | 9 | M5 | - | - | B |
GN 423-12-235-B-ELS | 12 | 235 | 12.5 | 12.5 | 40 | 34.5 | 247.5 | 5 | 5 | 10.5 | 9 | M5 | - | - | B |
GN 423-12-235-B-ESS | 12 | 235 | 12.5 | 12.5 | 40 | 34.5 | 247.5 | 5 | 5 | 10.5 | 9 | M5 | - | - | B |
GN 423-12-235-B-ELG | 12 | 235 | 12.5 | 12.5 | 40 | 34.5 | 247.5 | 5 | 5 | 10.5 | 9 | M5 | - | - | B |
