Uchwyty rurowe GN 669
Rura i wsporniki
Aluminium.
- Wykonanie EL: anodowane, kolor naturalny, wykończony na mat, wsporniki w kolorze szarym.
- Wykonanie SW: powleczone żywicą epoksydową, kolor czarny RAL 9005, wykończony na mat, wsporniki w kolorze czarnym.
Osłony wsporników
Technopolimer na bazie poliamidu (PA), kolor czarny, wykończony na mat. Odporny na rozpuszczalniki, oleje, smary i inne czynniki chemiczne.
Montaż
- Wykonanie A: mocowanie od tyłu za pomocą dwóch wkrętów M8, otwory gwintowane nieprzelotowe.
- Wykonanie B: mocowanie od frontu za pomocą śrub z łbem cylindrycznym DIN 912-M8x75 ze stali cynkowanej, nakrętek sześciokątnych ISO 4032 ze stali cynkowanej i podkładek ze stali cynkowanej DIN 125.
Wykonania specjalne na życzenie (dla odpowiednich ilości)
- Wsporniki z ocynkowanymi, gwintowamymi trzpieniami, nakrętkami i podkładkami dla mocowania od frontu (wykonanie B).
- Wsporniki z otworami do połączenia z innymi rurami, nawet wygiętymi.
- Osłony wsporników, wsporniki i rury w innych kolorach.
- Inne długości.
Zastosowania
Uchwyty rurowe GN 669 są szczególnie przydatne do tworzenia systemów poręczy.

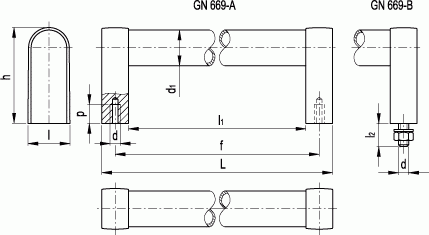

| Produkt | Profil rurowy d1 [mm] | Rozstaw otworów f [mm] | Grubość ścianki b2 [mm] | Szerokość wspornika b1 [mm] | Wysokość korpusu h1 [mm] | Gwint | Długość gwintu t [mm] | Szpilka gwintowana l4 [mm] | Głębokość zakotwienia l2 [mm] | Wykonanie | Materiał | kolor |
 | 28 | 600 | 20 | 32 | 60 | M 8 | typ B | 20 | 11 | mocowanie od przodu | aluminium | czarny - SW |
 | 28 | 600 | 20 | 32 | 60 | M 8 | 15 | Typ A | typ A | Mocowanie od tyłu | aluminium | czarny - SW |
 | 28 | 500 | 20 | 32 | 60 | M 8 | typ B | 20 | 11 | mocowanie od przodu | aluminium | czarny - SW |
 | 28 | 500 | 20 | 32 | 60 | M 8 | 15 | Typ A | typ A | Mocowanie od tyłu | aluminium | czarny - SW |
 | 28 | 400 | 20 | 32 | 60 | M 8 | typ B | 20 | 11 | mocowanie od przodu | aluminium | czarny - SW |
 | 28 | 400 | 20 | 32 | 60 | M 8 | 15 | Typ A | typ A | Mocowanie od tyłu | aluminium | czarny - SW |
 | 28 | 300 | 20 | 32 | 60 | M 8 | typ B | 20 | 11 | mocowanie od przodu | aluminium | czarny - SW |
 | 28 | 300 | 20 | 32 | 60 | M 8 | 15 | Typ A | typ A | Mocowanie od tyłu | aluminium | czarny - SW |
 | 28 | 250 | 20 | 32 | 60 | M 8 | typ B | 20 | 11 | mocowanie od przodu | aluminium | czarny - SW |
 | 28 | 250 | 20 | 32 | 60 | M 8 | 15 | Typ A | typ A | Mocowanie od tyłu | aluminium | czarny - SW |
 | 28 | 200 | 20 | 32 | 60 | M 8 | typ B | 20 | 11 | mocowanie od przodu | aluminium | czarny - SW |
 | 28 | 200 | 20 | 32 | 60 | M 8 | 15 | Typ A | typ A | Mocowanie od tyłu | aluminium | czarny - SW |
 | 28 | 600 | 20 | 32 | 60 | M 8 | typ B | 20 | 11 | mocowanie od przodu | aluminium | naturalny - EL |
 | 28 | 600 | 20 | 32 | 60 | M 8 | 15 | Typ A | typ A | Mocowanie od tyłu | aluminium | naturalny - EL |
 | 28 | 500 | 20 | 32 | 60 | M 8 | typ B | 20 | 11 | mocowanie od przodu | aluminium | naturalny - EL |
 | 28 | 500 | 20 | 32 | 60 | M 8 | 15 | Typ A | typ A | Mocowanie od tyłu | aluminium | naturalny - EL |
 | 28 | 400 | 20 | 32 | 60 | M 8 | typ B | 20 | 11 | mocowanie od przodu | aluminium | naturalny - EL |
 | 28 | 400 | 20 | 32 | 60 | M 8 | 15 | Typ A | typ A | Mocowanie od tyłu | aluminium | naturalny - EL |
 | 28 | 300 | 20 | 32 | 60 | M 8 | typ B | 20 | 11 | mocowanie od przodu | aluminium | naturalny - EL |
 | 28 | 300 | 20 | 32 | 60 | M 8 | 15 | Typ A | typ A | Mocowanie od tyłu | aluminium | naturalny - EL |
 | 28 | 250 | 20 | 32 | 60 | M 8 | typ B | 20 | 11 | mocowanie od przodu | aluminium | naturalny - EL |
 | 28 | 250 | 20 | 32 | 60 | M 8 | 15 | Typ A | typ A | Mocowanie od tyłu | aluminium | naturalny - EL |
 | 28 | 200 | 20 | 32 | 60 | M 8 | typ B | 20 | 11 | mocowanie od przodu | aluminium | naturalny - EL |
 | 28 | 200 | 20 | 32 | 60 | M 8 | 15 | Typ A | typ A | Mocowanie od tyłu | aluminium | naturalny - EL |
