Uchwyty rurowe owalne GN 334.1

Rura
Aluminium.
Wsporniki
Odlewy cynkowy, pokryte żywicą epoksydową.
Wykończenie
Wersja SW:
- Rura: pokryta warstwą żywicy epoksydowej, kolor czarny RAL 9005, wykończony na mat.
- Wsporniki: pokryty warstwą żywicy epoksydowej. kolor czarny RAL 9005, wykończony na mat.
Wersja EL:
- Rura: anodowana, kolor naturalny.
- Wsporniki: pokryta warstwą żywicy epoksydowej, kolor czarny RAL 9005, wykończony na mat.
Wersja ES:
- Rura: anodowana, kolor naturalny.
- Wsporniki: pokryty warstwą żywicy epoksydowej, kolor srebrny RAL 9006, wykończony na mat.
Zaślepki
Technopolimer na bazie poliamidu (PA), kolor jasnoszary. Odporny na rozpuszczalniki, kleje i inne czynniki chemiczne.
Wykonania specjalne na życzenie (dla odpowiedniej ilości)
Różne długości.
Właściwości i zastosowania
Uchwyty rurowe owalne GN 334.1 mają atrakcyjny wygląd i są bardzo stabilne.
Rura uchwytu może być montowana bez dodatkowej obróbki, uwzględniając specjalne długości.

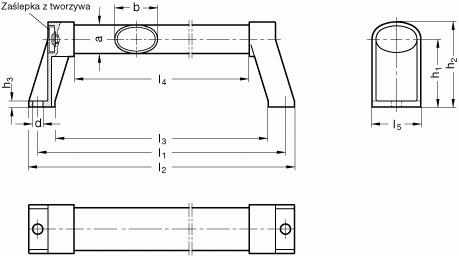

Produkt | b [mm] | l%1 ±0.5% [mm] | a [mm] | h%1% | h%2% [mm] | l%2% | l%3% [mm] | l%4% [mm] | l%5% [mm] | Otwory montażowe d | Otwory montażowe h%3% |
GN 334.1-36-800-ES | 36 | 800 | 24 | 57 | 72 | 815 | 771 | 739 | 41 | 8.5 | 5 |
GN 334.1-36-800-EL | 36 | 800 | 24 | 57 | 72 | 815 | 771 | 739 | 41 | 8.5 | 5 |
GN 334.1-36-800-SW | 36 | 800 | 24 | 57 | 72 | 815 | 771 | 739 | 41 | 8.5 | 5 |
GN 334.1-36-600-ES | 36 | 600 | 24 | 57 | 72 | 615 | 571 | 539 | 41 | 8.5 | 5 |
GN 334.1-36-600-EL | 36 | 600 | 24 | 57 | 72 | 615 | 571 | 539 | 41 | 8.5 | 5 |
GN 334.1-36-600-SW | 36 | 600 | 24 | 57 | 72 | 615 | 571 | 539 | 41 | 8.5 | 5 |
GN 334.1-36-500-ES | 36 | 500 | 24 | 57 | 72 | 515 | 471 | 439 | 41 | 8.5 | 5 |
GN 334.1-36-500-EL | 36 | 500 | 24 | 57 | 72 | 515 | 471 | 439 | 41 | 8.5 | 5 |
GN 334.1-36-500-SW | 36 | 500 | 24 | 57 | 72 | 515 | 471 | 439 | 41 | 8.5 | 5 |
GN 334.1-36-400-ES | 36 | 400 | 24 | 57 | 72 | 415 | 371 | 339 | 41 | 8.5 | 5 |
GN 334.1-36-400-EL | 36 | 400 | 24 | 57 | 72 | 415 | 371 | 339 | 41 | 8.5 | 5 |
GN 334.1-36-400-SW | 36 | 400 | 24 | 57 | 72 | 415 | 371 | 339 | 41 | 8.5 | 5 |
GN 334.1-36-350-ES | 36 | 350 | 24 | 57 | 72 | 365 | 321 | 289 | 41 | 8.5 | 5 |
GN 334.1-36-350-EL | 36 | 350 | 24 | 57 | 72 | 365 | 321 | 289 | 41 | 8.5 | 5 |
GN 334.1-36-350-SW | 36 | 350 | 24 | 57 | 72 | 365 | 321 | 289 | 41 | 8.5 | 5 |
GN 334.1-36-300-ES | 36 | 300 | 24 | 57 | 72 | 315 | 271 | 239 | 41 | 8.5 | 5 |
GN 334.1-36-300-EL | 36 | 300 | 24 | 57 | 72 | 315 | 271 | 239 | 241 | 8.5 | 5 |
GN 334.1-36-300-SW | 36 | 300 | 24 | 57 | 72 | 315 | 271 | 239 | 41 | 8.5 | 5 |
GN 334.1-36-250-ES | 36 | 250 | 24 | 57 | 72 | 265 | 221 | 189 | 41 | 8.5 | 5 |
GN 334.1-36-250-EL | 36 | 250 | 24 | 57 | 72 | 265 | 221 | 189 | 41 | 8.5 | 5 |
GN 334.1-36-250-SW | 36 | 250 | 24 | 57 | 72 | 265 | 221 | 189 | 41 | 8.5 | 5 |
GN 334.1-36-200-ES | 36 | 200 | 24 | 57 | 72 | 215 | 171 | 139 | 41 | 8.5 | 5 |
GN 334.1-36-200-EL | 36 | 200 | 24 | 57 | 72 | 215 | 171 | 139 | 41 | 8.5 | 5 |
GN 334.1-36-200-SW | 36 | 200 | 24 | 57 | 72 | 215 | 171 | 139 | 41 | 8.5 | 5 |
