Uchwyty rurowe owalne GN 366

Rura aluminiowa
- Wersja SW: czarna RAL 9005, wykończona na mat, pokryty żywicą epoksydową.
- Wersja ELS: anodowana, kolor naturalny, wykończona na mat.
- Wersja ELG: anodowana, kolor naturalny, wykończenie jasno-szare.
Wsporniki i zaślepki
Technopolimer na bazie poliamidu (PA), matowe jasno-szare, wzmocnione włóknem szklanym, odporność na temperaturę do 100ºC.
Montaż
Mocowanie od tyłu, gwintowane tuleje ze stali ocynkowanej.
Właściwości i zastosowania
Charakterystyczne dla uchwytów owalnych GN 366 jest wykonanie rury i wporników w profilu eliptycznym.
Uchwyty rurowe GN 366 o specjalnych długościach dostępne są na życzenie.

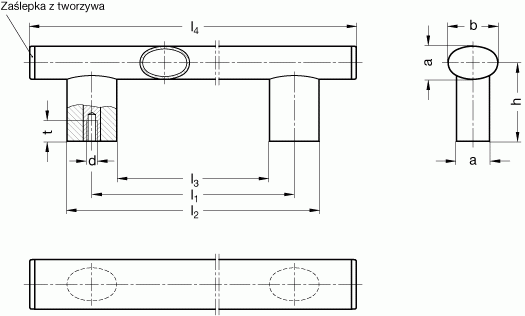

Produkt | b [mm] | l%1 ±0.5% [mm] | a [mm] | h [mm] | l%2% | l%3% [mm] | l%4% [mm] | Otwory montażowe d | Otwory montażowe t %min.% | Wersja |
EG-GN366-0035 | 36 | 600 | 24 | 57 | 636 | 564 | 690 | M8 | 15 | ELG |
EG-GN366-0034 | 36 | 600 | 24 | 57 | 636 | 564 | 690 | M8 | 15 | ELS |
EG-GN366-0033 | 36 | 600 | 24 | 57 | 636 | 564 | 690 | M8 | 15 | SW |
EG-GN366-0032 | 36 | 500 | 24 | 57 | 536 | 464 | 590 | M8 | 15 | ELG |
EG-GN366-0031 | 36 | 500 | 24 | 57 | 536 | 464 | 590 | M8 | 15 | ELS |
EG-GN366-0030 | 36 | 500 | 24 | 57 | 536 | 464 | 590 | M8 | 15 | SW |
EG-GN366-0029 | 36 | 400 | 24 | 57 | 436 | 364 | 490 | M8 | 15 | ELG |
EG-GN366-0028 | 36 | 400 | 24 | 57 | 436 | 364 | 490 | M8 | 15 | ELS |
EG-GN366-0027 | 36 | 400 | 24 | 57 | 436 | 364 | 490 | M8 | 15 | SW |
EG-GN366-0026 | 36 | 300 | 24 | 57 | 336 | 264 | 390 | M8 | 15 | ELG |
EG-GN366-0025 | 36 | 300 | 24 | 57 | 336 | 264 | 390 | M8 | 15 | ELS |
EG-GN366-0024 | 36 | 300 | 24 | 57 | 336 | 264 | 390 | M8 | 15 | SW |
EG-GN366-0023 | 36 | 250 | 24 | 57 | 286 | 214 | 340 | M8 | 15 | ELG |
EG-GN366-0022 | 36 | 250 | 24 | 57 | 286 | 214 | 340 | M8 | 15 | ELS |
EG-GN366-0021 | 36 | 250 | 24 | 57 | 286 | 214 | 340 | M8 | 15 | SW |
EG-GN366-0020 | 36 | 200 | 24 | 57 | 236 | 164 | 290 | M8 | 15 | ELG |
EG-GN366-0019 | 36 | 200 | 24 | 57 | 236 | 164 | 290 | M8 | 15 | ELS |
EG-GN366-0018 | 36 | 200 | 24 | 57 | 236 | 164 | 290 | M8 | 15 | SW |
EG-GN366-0017 | 36 | 600 | 24 | 57 | 636 | 564 | 690 | M6 | 15 | ELG |
EG-GN366-0016 | 36 | 600 | 24 | 57 | 636 | 564 | 690 | M6 | 15 | ELS |
EG-GN366-0015 | 36 | 600 | 24 | 57 | 636 | 564 | 690 | M6 | 15 | SW |
EG-GN366-0014 | 36 | 500 | 24 | 57 | 536 | 464 | 590 | M6 | 15 | ELG |
EG-GN366-0013 | 36 | 500 | 24 | 57 | 536 | 464 | 590 | M6 | 15 | ELS |
EG-GN366-0012 | 36 | 500 | 24 | 57 | 536 | 464 | 590 | M6 | 15 | SW |
EG-GN366-0011 | 36 | 400 | 24 | 57 | 436 | 364 | 490 | M6 | 15 | ELG |
EG-GN366-0010 | 36 | 400 | 24 | 57 | 436 | 364 | 490 | M6 | 15 | ELS |
EG-GN366-0009 | 36 | 400 | 24 | 57 | 436 | 364 | 490 | M6 | 15 | SW |
EG-GN366-0008 | 36 | 300 | 24 | 57 | 336 | 264 | 390 | M6 | 15 | ELG |
EG-GN366-0007 | 36 | 300 | 24 | 57 | 336 | 264 | 390 | M6 | 15 | ELS |
EG-GN366-0006 | 36 | 300 | 24 | 57 | 336 | 264 | 390 | M6 | 15 | SW |
EG-GN366-0005 | 36 | 250 | 24 | 57 | 286 | 214 | 340 | M6 | 15 | ELG |
EG-GN366-0004 | 36 | 250 | 25 | 57 | 286 | 214 | 340 | M6 | 15 | ELS |
EG-GN366-0003 | 36 | 250 | 24 | 57 | 286 | 214 | 340 | M6 | 15 | SW |
EG-GN366-0002 | 36 | 200 | 24 | 57 | 236 | 164 | 290 | M6 | 15 | ELG |
EG-GN366-0001 | 36 | 200 | 24 | 57 | 236 | 164 | 290 | M6 | 15 | ELS |
EG-GN366-0000 | 36 | 200 | 24 | 57 | 236 | 164 | 290 | M6 | 15 | SW |
