Uchwyty rurowe ETH.

1 1 1 1 1 1 1 1 1 1 Ocena 0.00 (0 głosów)
Uchwyty rurowe ETH.

Rura
Aluminium anodowane lub pokryte żywicą epoksydową, kolor grafitowy, wykończony na mat. Bardzo odporne na ścieranie, zarysowania i czynniki chemiczne. Należy unikać ciągłego kontaktu z wrzącą wodą lub parą.

Wsporniki uchwytu
Wzmocniony włóknem szklanym technopolimer na bazie poliamidu (PA), kolor szaroczarny, wykończenie matowe. Odporny na rozpuszczalniki, oleje, smary i inne czynniki chemiczne. Dostarczane niezamontowane.

Pokrywki maskujące
Technopolimer w jednym z kolorów Ergostyle, powierzchnia wykończona na połysk. Dostarczane niezamontowane. Mocowane na wcisk, demontaż przy użyciu wkrętaka.
Dostępne także, jako akcesoria sprzedawane oddzielnie (patrz tabela niżej).

Antyrotacyjny system mocowania
Specjalny, rozporowy system mocowania pomiędzy rurą a wspornikami uchwytu zapobiega obracaniu się jej w trakcie użytkowania. Zalecany moment dokręcania 15 [Nm].

Wykonania standardowe
Mocowanie przez przelotowy otwór wspornika śrubą z łbem cylindrycznym, śrubą z łbem sześciokątnym lub nakrętką.
- ETH-EP: rura aluminiowa, pokryta warstwą żywicy epoksydowej, kolor grafitowy, wykończony na mat. Wysoce odporna na ścieranie i czynniki chemiczne. Unikać ciągłego kontaktu z wrzącą wodą lub parą.
- ETH-AN: rura aluminiowa anodowana, kolor naturalny.
Sugerowany moment dokręcania:
- mocowanie od tyłu przez otwory gładkie: 8 [Nm]
- mocowanie od frontu przez otwory gładkie lub gwintowane: 15 [Nm].

Wykonania specjalne na życzenie
Niestandardowe długości.

Ergonomia i konstrukcja
Duża średnica rury (Ø 35 mm) zapewnia bezpieczny i wygodny chwyt. Specjalny rozporowy system mocowania pomiędzy rurą a wspornikami uchwytu zapobiega obracaniu się jej w trakcie użytkowania, co gwarantuje wygodniejszą pracę.

Dane Techniczne
Wytrzymałość na rozciąganie: podana w tabeli, wartość siły F2 została uzyskana w czasie testów niszczących wykonywanych z pomocą odpowiednich przyrządów dynamometrycznych, dla warunków przedstawionych na rysunku.

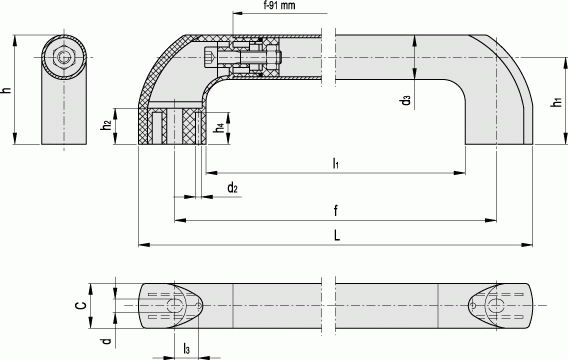

Uchwyty rurowe ETH. - rysunek techniczny
Produkt Główne wymiary Otwory montażowe F2 Kolor
L f h C l1 l3 h1 h4 d2 d3 d h2 [N]* [N]#

ETH.35-300-EP-C1357300±185.53525118.5671543510.52815007800czarny

ETH.35-300-AN-C1357300±185.53525118.5671543510.52815007800czarny

ETH.35-300-EP-C2357300±185.53525118.5671543510.52815007800pomarańczowy

ETH.35-300-AN-C2357300±185.53525118.5671543510.52815007800pomarańczowy

ETH.35-300-EP-C3357300±185.53525118.5671543510.52815007800szary

ETH.35-300-AN-C3357300±185.53525118.5671543510.52815007800szary

ETH.35-300-EP-C4357300±185.53525118.5671543510.52815007800żółty

ETH.35-300-AN-C4357300±185.53525118.5671543510.52815007800żółty

ETH.35-300-EP-C5357300±185.53525118.5671543510.52815007800niebieski

ETH.35-300-AN-C5357300±185.53525118.5671543510.52815007800niebieski

ETH.35-300-EP-C6357300±185.53525118.5671543510.52815007800czerwony

ETH.35-300-AN-C6357300±185.53525118.5671543510.52815007800czerwony

ETH.35-500-EP-C1557500±185.53545118.5671543510.52815004800czarny

ETH.35-500-AN-C1557500±185.53545118.5671543510.52815004800czarny

ETH.35-500-EP-C2557500±185.53545118.5671543510.52815004800pomarańczowy

ETH.35-500-AN-C2557500±185.53545118.5671543510.52815004800pomarańczowy

ETH.35-500-EP-C3557500±185.53545118.5671543510.52815004800szary

ETH.35-500-AN-C3557500±185.53545118.5671543510.52815004800szary

ETH.35-500-EP-C4557500±185.53545118.5671543510.52815004800żółty

ETH.35-500-AN-C4557500±185.53545118.5671543510.52815004800żółty

ETH.35-500-EP-C5557500±185.53545118.5671543510.52815004800niebieski

ETH.35-500-AN-C5557500±185.53545118.5671543510.52815004800niebieski

ETH.35-500-EP-C6557500±185.53545118.5671543510.52815004800czerwony

ETH.35-500-AN-C6557500±185.53545118.5671543510.52815004800czerwony

ETH.35-700-EP-C1757700±185.53565118.5671543510.52815003000czarny

ETH.35-700-AN-C1757700±185.53565118.5671543510.52815003000czarny

ETH.35-700-EP-C2757700±185.53565118.5671543510.52815003000pomarańczowy

ETH.35-700-AN-C2757700±185.53565118.5671543510.52815003000pomarańczowy

ETH.35-700-EP-C3757700±185.53565118.5671543510.52815003000szary

ETH.35-700-AN-C3757700±185.53565118.5671543510.52815003000szary

ETH.35-700-EP-C4757700±185.53565118.5671543510.52815003000żółty

ETH.35-700-AN-C4757700±185.53565118.5671543510.52815003000żółty

ETH.35-700-EP-C5757700±185.53565118.5671543510.52815003000niebieski

ETH.35-700-AN-C5757700±185.53565118.5671543510.52815003000niebieski

ETH.35-700-EP-C6757700±185.53565118.5671543510.52815003000czerwony

ETH.35-700-AN-C6757700±185.53565118.5671543510.52815003000czerwony

ETH.35-1000-EP-C110571000±185.53595118.5671543510.52815002600czarny

ETH.35-1000-AN-C110571000±185.53595118.5671543510.52815002600czarny

ETH.35-1000-EP-C210571000±185.53595118.5671543510.52815002600pomarańczowy

ETH.35-1000-AN-C210571000±185.53595118.5671543510.52815002600pomarańczowy

ETH.35-1000-EP-C310571000±185.53595118.5671543510.52815002600szary

ETH.35-1000-AN-C310571000±185.53595118.5671543510.52815002600szary

ETH.35-1000-EP-C410571000±185.53595118.5671543510.52815002600żółty

ETH.35-1000-AN-C410571000±185.53595118.5671543510.52815002600żółty

ETH.35-1000-EP-C510571000±185.53595118.5671543510.52815002600niebieski

ETH.35-1000-AN-C510571000±185.53595118.5671543510.52815002600niebieski

ETH.35-1000-EP-C610571000±185.53595118.5671543510.52815002600czerwony

ETH.35-1000-AN-C610571000±185.53595118.5671543510.52815002600czerwony
