Uchwyty EBP

1 1 1 1 1 1 1 1 1 1 Ocena 0.00 (0 głosów)
Uchwyty EBP

Materiał
Wzmocniony włóknem szklanym technopolimer na bazie poliamidu (PA). Odporny na rozpuszczalniki, oleje, smary i inne czynniki chemiczne.

Kolor
Szaro-czarny, wykończony na mat.

Zaślepki
Technopolimer w jednym z kolorów Ergostyle, w matowym wykończeniu; dostarczane niezamontowane. Montaż na wcisk, demontaż przy użyciu wkrętaka.
Dostępne także jako akcesoria sprzedawane oddzielnie (patrz tabela niżej).

Montaż
Otwory przelotowe dla śrub z łbem cylindrycznym z gniazdem sześciokątnym.

Właściwości i zastosowanie
Uchwyty EBP. mocowane od przodu mogą być montowane w parach z uchwytami EBP.B mocowanymi od tyłu (Rys.1).


Dane Techniczne
Wytrzymałość na rozciąganie i uderzenia: wartości F1, F2 oraz L1 i L2 wyszczególnione w tabeli pochodzą z testów wytrzymałościowych przeprowadzonych przy użyciu specjalistycznego urządzenia dynamometrycznego w określonych warunkach i temperaturze otoczenia.

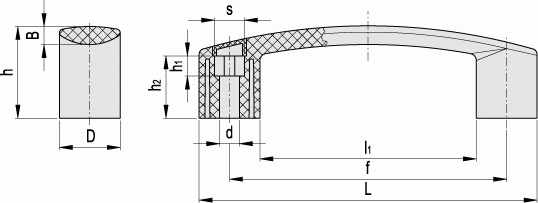

Uchwyty EBP - rysunek techniczny
ProduktDługość całkowita L [mm]Rozstaw otworów f [mm]Otwór montażowy d [mm]Zaślepka S [mm]Średnica zewnętrzna D [mm]Wysokość h [mm]Otwór przelotowy h1 [mm]Wysokość gniazda h2 [mm]Grubość rękojeści B [mm]Rozstaw wewnętrzny l1 [mm]kolor

Uchwyt EBP.110-6-C1 - otwory przelotowe do montażu od przodu czarny
EBP.110-6-C1
11693±0.56.51022356.523.57.572Czarny - C1

Uchwyt EBP.200-8-C1 - otwory przelotowe do montażu od przodu czarny
EBP.200-8-C1
208.5179±18.513295116359.5150.5Czarny - C1

Uchwyt EBP.150-8-C5 - otwory przelotowe do montażu od przodu niebieski
EBP.150-8-C5
159132±0.58.513274210.5289.5105niebieski - C5

Uchwyt EBP.140-6-C1 - otwory przelotowe do montażu od przodu czarny
EBP.140-6-C1
144117±0.56.51026.53919.526.58.591Czarny - C1

Uchwyt EBP.140-8-C1 - otwory przelotowe do montażu od przodu czarny
EBP.140-8-C1
144117±0.58.51326.5398.526.58.591Czarny - C1

Uchwyt EBP.150-8-C1 - otwory przelotowe do montażu od przodu czarny
EBP.150-8-C1
159132±0.58.513274210.5289.5105Czarny - C1

Uchwyt EBP.180-8-C1 - otwory przelotowe do montażu od przodu czarny
EBP.180-8-C1
178150±18.513284514329.5122Czarny - C1

Uchwyt EBP.110-6-C2 - otwory przelotowe do montażu od przodu pomarańczowy
EBP.110-6-C2
11693±0.56.51022356.523.57.572pomarańczowy - C2

Uchwyt EBP.140-6-C2 - otwory przelotowe do montażu od przodu pomarańczowy
EBP.140-6-C2
144117±0.56.51026.53919.526.58.591pomarańczowy - C2

Uchwyt EBP.150-8-C2 - otwory przelotowe do montażu od przodu pomarańczowy
EBP.150-8-C2
159132±0.58.513274210.5289.5105pomarańczowy - C2

Uchwyt EBP.180-8-C2 - otwory przelotowe do montażu od przodu pomarańczowy
EBP.180-8-C2
178150±18.513284514329.5122pomarańczowy - C2

Uchwyt EBP.200-8-C2 - otwory przelotowe do montażu od przodu pomarańczowy
EBP.200-8-C2
208.5179±18.513295116359.5150.5pomarańczowy - C2

Uchwyt EBP.140-8-C2 - otwory przelotowe do montażu od przodu pomarańczowy
EBP.140-8-C2
144117±0.58.51326.5398.526.58.591pomarańczowy - C2

Uchwyt EBP.110-6-C3 - otwory przelotowe do montażu od przodu szary
EBP.110-6-C3
11693±0.56.51022356.523.57.572szary - C3

Uchwyt EBP.140-6-C3 - otwory przelotowe do montażu od przodu szary
EBP.140-6-C3
144117±0.56.51026.53919.526.58.591szary - C3

Uchwyt EBP.140-8-C3 - otwory przelotowe do montażu od przodu szary
EBP.140-8-C3
144117±0.58.51326.5398.526.58.591szary - C3

Uchwyt EBP.150-8-C3 - otwory przelotowe do montażu od przodu szary
EBP.150-8-C3
159132±0.58.513274210.5289.5105szary - C3

Uchwyt EBP.180-8-C3 - otwory przelotowe do montażu od przodu szary
EBP.180-8-C3
178150±18.513284514329.5122szary - C3

Uchwyt EBP.200-8-C3 - otwory przelotowe do montażu od przodu szary
EBP.200-8-C3
208.5179±18.513295116359.5150.5szary - C3

Uchwyt EBP.110-6-C4 - otwory przelotowe do montażu od przodu żółty
EBP.110-6-C4
11693±0.56.51022356.523.57.572żółty - C4

Uchwyt EBP.140-6-C4 - otwory przelotowe do montażu od przodu żółty
EBP.140-6-C4
144117±0.56.51026.53919.526.58.591żółty - C4

Uchwyt EBP.140-8-C4 - otwory przelotowe do montażu od przodu żółty
EBP.140-8-C4
144117±0.58.51326.5398.526.58.591żółty - C4

Uchwyt EBP.150-8-C4 - otwory przelotowe do montażu od przodu żółty
EBP.150-8-C4
159132±0.58.513274210.5289.5105żółty - C4

Uchwyt EBP.180-8-C4 - otwory przelotowe do montażu od przodu żółty
EBP.180-8-C4
178150±18.513284514329.5122żółty - C4

Uchwyt EBP.200-8-C4 - otwory przelotowe do montażu od przodu żółty
EBP.200-8-C4
208.5179±18.513295116359.5150.5żółty - C4

Uchwyt EBP.110-6-C5 - otwory przelotowe do montażu od przodu niebieski
EBP.110-6-C5
11693±0.56.51022356.523.57.572niebieski - C5

Uchwyt EBP.140-6-C5 - otwory przelotowe do montażu od przodu niebieski
EBP.140-6-C5
144117±0.56.51026.53919.526.58.591niebieski - C5

Uchwyt EBP.140-8-C5 - otwory przelotowe do montażu od przodu niebieski
EBP.140-8-C5
144117±0.58.51326.5398.526.58.591niebieski - C5

Uchwyt EBP.180-8-C5 - otwory przelotowe do montażu od przodu niebieski
EBP.180-8-C5
178150±18.513284514329.5122niebieski - C5

Uchwyt EBP.200-8-C5 - otwory przelotowe do montażu od przodu niebieski
EBP.200-8-C5
208.5179±18.513295116359.5150.5niebieski - C5

Uchwyt EBP.110-6-C6 - otwory przelotowe do montażu od przodu czerwony
EBP.110-6-C6
11693±0.56.51022356.523.57.572czerowny - C6

Uchwyt EBP.140-6-C6 - otwory przelotowe do montażu od przodu czerwony
EBP.140-6-C6
144117±0.56.51026.53919.526.58.591czerowny - C6

Uchwyt EBP.140-8-C6 - otwory przelotowe do montażu od przodu czerwony
EBP.140-8-C6
144117±0.58.51326.5398.526.58.591czerowny - C6

Uchwyt EBP.150-8-C6 - otwory przelotowe do montażu od przodu czerwony
EBP.150-8-C6
159132±0.58.513274210.5289.5105czerowny - C6

Uchwyt EBP.180-8-C6 - otwory przelotowe do montażu od przodu czerwony
EBP.180-8-C6
178150±18.513284514329.5122czerowny - C6

Uchwyt EBP.200-8-C6 - otwory przelotowe do montażu od przodu czerwony
EBP.200-8-C6
208.5179±18.513295116359.5150.5czerowny - C6

Uchwyt EBP.150-8-C17 - otwory przelotowe do montażu od przodu zielony
EG-UCHWYTY-0141
159132±0.58.513274210.5289.5105zielony - C17

Uchwyt EBP.110-6-C17 - otwory przelotowe do montażu od przodu zielony
EG-UCHWYTY-0142
11693±0.56.51022356.523.57.572zielony - C17

Uchwyt EBP.145-8-C17 - otwory przelotowe do montażu od przodu zielony
EG-UCHWYTY-0143
147120±0.58.5132740.510.5289.593zielony - C17

Uchwyt EBP.180-8-C17 - otwory przelotowe do montażu od przodu zielony
EG-UCHWYTY-0144
178150±18.513284514329.5122zielony - C17
