Uchwyty nierdzewne odgięte GN 426.6

Specyfikacja
Montaż
- Typ A: Montaż od tyłu (otwory gwintowane nieprzelotowe)
- Typ B: Montaż od strony operatora

Materiał
Stal nierdzewna
- AISI 304
- śrutowana na mat
Trzpień montażowy
Stal nierdzewna AISI 303

Informacje
Uchwyty nierdzewne odgięte GN 426.6 mogą być montowane zarówno od tyłu (Typ A) jak również od strony operatora (Typ B). Najpierw należy wkręcić trzpienie do otworów gwintowanych, a następnie nałożyć uchwyt na trzpienie i zablokować wkrętami dociskowymi.
Połączenie obu typów pozwala na montaż pary uchwytów naprzeciw siebie np. na drzwiach. Może być konieczne zastosowanie trzpienia montażowego o niestandardowej długości l2.
Uchwyty produkowane są metodą gięcia, co pozwala na wykonanie uchwytów o specjalnych długościach dla relatywnie niewielkich ilości.

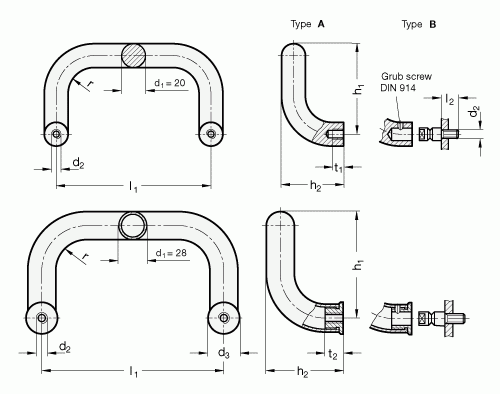

Uchwyty nierdzewne odgięte GN 426.6 - rysunek techniczny
Produkt Główne wymiary Typ
d1 l1 ±0.25 l1 ±0.3 d2 d3 h1 h2 l2 r t1 t2

Uchwyt nierdzewny odgięty GN 426.6-20-200-A

GN 426.6-20-200-A
20200-M 8-10568-2215-A

Uchwyt nierdzewny odgięty GN 426.6-20-300-A

GN 426.6-20-300-A
20300-M8-10568-2215-A

Uchwyt nierdzewny odgięty GN 426.6-20-200-B

GN 426.6-20-200-B
20-200M 8-10568202215-B

Uchwyt nierdzewny odgięty GN 426.6-20-300-B

GN 426.6-20-300-B
20-300M 8-10568202215-B

Uchwyt nierdzewny odgięty GN 426.6-28-250-A

GN 426.6-28-250-A
28250-M103212890-32-17A

Uchwyt nierdzewny odgięty GN 426.6-28-350-A

GN 426.6-28-350-A
28350-M103212890-32-17A

Uchwyt nierdzewny odgięty GN 426.6-28-500-A

GN 426.6-28-500-A
28500-M103212890-32-17A

Uchwyt nierdzewny odgięty GN 426.6-28-250-B

GN 426.6-28-250-B
28-250M1032128902032-17B

Uchwyt nierdzewny odgięty GN 426.6-28-350-B

GN 426.6-28-350-B
28-350M1032128902032-17B

Uchwyt nierdzewny odgięty GN 426.6-28-500-B

GN 426.6-28-500-B
28-500M1032128902032-17B
