Uchwyty rurowe GN 666

Rura aluminiowa
- Wersja SW:
Rura: pokryta warstwą żywicy epoksydowej, kolor czarny RAL 9005, wykończony na mat.
Wsporniki: kolor czarny RAL 9005, wykończony na mat.
Zaślepki: czarne, wykończone na mat.
- Wersja EL:
Rura: anodowana, kolor naturalny.
Wsporniki: kolor czarny RAL 9005, wykończony na mat.
Zaślepki: czarne, wykończone na mat.
- Wykonanie ELG:
Rura: anodowana, kolor naturalny.
Wsporniki: kolor srebrny RAL 9006, wykończony na mat.
Zaślepki: jasno-szare, wykończone na mat.
Wsporniki i zaślepki na końce rury
Technopolimer na bazie poliamidu (PA), wykończony na mat.
Montaż
Mocowanie od tyłu, tulejki gwintowane ze stali cynkowanej.
Właściwości i zastosowanie
Uchwyty rurowe GN 666 oferują szeroki wachlarz długości dla aplikacji wymagających mocowania od tyłu.
Inne wykonania dostępne na życzenie (dla odpowiednich ilości)
Inne długości i kolory

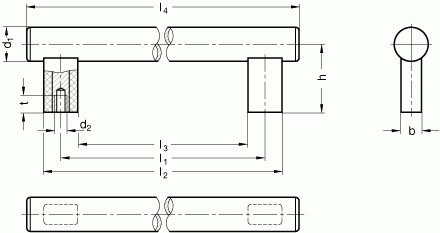

Produkt | d%1% [mm] | l%1 ±0.5% [mm] | b [mm] | h [mm] | l%2% | l%3% [mm] | l%4% [mm] | Otwory montażowe d%2% | Otwory montażowe t%min.% |
GN 666-30-M6-200-SW | 30 | 200 | 18 | 60 | 230 | 170 | 265 | M6 | 12 |
GN 666-30-M6-200-EL | 30 | 200 | 18 | 60 | 230 | 170 | 265 | M6 | 12 |
GN 666-30-M6-200-ELG | 30 | 200 | 18 | 60 | 230 | 17 | 026 | M6 | 12 |
GN 666-30-M8-200-SW | 30 | 200 | 18 | 60 | 230 | 170 | 265 | M8 | 15 |
GN 666-30-M8-200-EL | 30 | 200 | 18 | 60 | 230 | 170 | 265 | M8 | 15 |
GN 666-30-M8-200-ELG | 30 | 200 | 18 | 60 | 230 | 170 | 265 | M6 | 12 |
GN 666-30-M6-250-SW | 30 | 250 | 18 | 60 | 280 | 220 | 315 | M6 | 12 |
GN 666-30-M6-250-EL | 30 | 250 | 18 | 60 | 280 | 220 | 316 | M6 | 12 |
GN 666-30-M6-250-ELG | 30 | 250 | 18 | 60 | 280 | 220 | 315 | M6 | 12 |
GN 666-30-M8-250-SW | 30 | 250 | 18 | 60 | 280 | 220 | 315 | M8 | 15 |
GN 666-30-M8-250-EL | 30 | 250 | 18 | 60 | 280 | 220 | 315 | M8 | 15 |
GN 666-30-M8-250-ELG | 30 | 250 | 18 | 60 | 280 | 220 | 315 | M6 | 12 |
GN 666-30-M6-300-SW | 30 | 300 | 18 | 60 | 330 | 270 | 365 | M6 | 12 |
GN 666-30-M6-300-EL | 30 | 300 | 18 | 60 | 330 | 270 | 365 | M6 | 12 |
GN 666-30-M6-300-ELG | 30 | 300 | 18 | 60 | 330 | 270 | 365 | M6 | 12 |
GN 666-30-M8-300-SW | 30 | 300 | 18 | 60 | 330 | 270 | 365 | M8 | 15 |
GN 666-30-M8-300-EL | 30 | 300 | 18 | 60 | 330 | 270 | 365 | M8 | 15 |
GN 666-30-M8-300-ELG | 30 | 300 | 18 | 60 | 330 | 270 | 365 | M8 | 15 |
GN 666-30-M6-350-SW | 30 | 350 | 18 | 60 | 380 | 320 | 415 | M6 | 12 |
GN 666-30-M6-350-EL | 30 | 350 | 18 | 60 | 380 | 320 | 415 | M6 | 12 |
GN 666-30-M6-350-ELG | 30 | 350 | 18 | 60 | 380 | 320 | 415 | M6 | 12 |
GN 666-30-M8-350-SW | 30 | 350 | 18 | 60 | 380 | 320 | 415 | M8 | 15 |
GN 666-30-M8-350-EL | 30 | 350 | 18 | 60 | 380 | 320 | 415 | M8 | 15 |
GN 666-30-M8-350-ELG | 30 | 350 | 18 | 60 | 380 | 320 | 415 | M8 | 15 |
GN 666-30-M6-400-SW | 30 | 400 | 18 | 60 | 430 | 370 | 465 | M6 | 12 |
GN 666-30-M6-400-EL | 30 | 400 | 18 | 60 | 430 | 370 | 465 | M6 | 12 |
GN 666-30-M6-400-ELG | 30 | 400 | 18 | 60 | 430 | 370 | 465 | M6 | 12 |
GN 666-30-M8-400-SW | 30 | 400 | 18 | 60 | 430 | 370 | 465 | M8 | 15 |
GN 666-30-M8-400-EL | 30 | 400 | 18 | 60 | 430 | 370 | 465 | M8 | 15 |
GN 666-30-M8-400-ELG | 30 | 400 | 18 | 60 | 430 | 370 | 465 | M8 | 15 |
GN 666-30-M6-500-SW | 30 | 500 | 18 | 60 | 530 | 470 | 565 | M6 | 12 |
GN 666-30-M6-500-EL | 30 | 500 | 18 | 60 | 530 | 470 | 565 | M6 | 12 |
GN 666-30-M6-500-ELG | 30 | 500 | 18 | 60 | 530 | 470 | 565 | M6 | 12 |
GN 666-30-M8-500-SW | 30 | 500 | 18 | 60 | 530 | 470 | 565 | M8 | 15 |
GN 666-30-M8-500-EL | 30 | 500 | 18 | 60 | 530 | 470 | 565 | M8 | 15 |
GN 666-30-M8-500-ELG | 30 | 500 | 18 | 60 | 530 | 470 | 565 | M8 | 15 |
GN 666-30-M6-600-SW | 30 | 600 | 18 | 60 | 630 | 570 | 665 | M6 | 12 |
GN 666-30-M6-600-EL | 30 | 600 | 18 | 60 | 630 | 570 | 665 | M6 | 12 |
GN 666-30-M6-600-ELG | 30 | 600 | 18 | 60 | 630 | 570 | 665 | M6 | 12 |
GN 666-30-M8-600-SW | 30 | 600 | 18 | 60 | 630 | 570 | 665 | M8 | 15 |
