Uchwyty M.543
Materiał
Wzmocniony włóknem szklanym technopolimer na bazie poliamidu (PA). Odporny na rozpuszczalniki, oleje, smary i inne czynniki chemiczne.
Kolor
Czarny RAL 9005 lub pomarańczowy RAL 2004, wykończony na mat.
Montaż
Wtopki mosiężne, otwory gwintowane nieprzelotowe.
Dane Techniczne
Wytrzymałość na rozciąganie i uderzenia: wartości F1, F2 oraz L1 i L2 wyszczególnione w tabeli pochodzą z testów odpornościowych przeprowadzonych przy użyciu specjalistycznego urządzenia dynamometrycznego w określonych warunkach i temperaturze otoczenia.

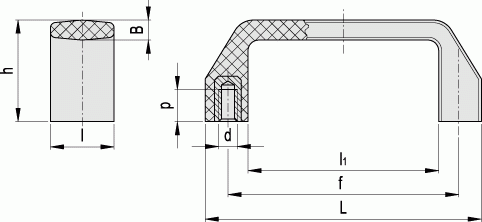

| Produkt | Długość całkowita L [mm] | Rozstaw otworów f [mm] | Gwint | Wysokość h [mm] | Grubość rękojeści B [mm] | Długość robocza l [mm] | Rozstaw wewnętrzny l1 [mm] | Wysokość trzpienia h1 [mm] | Długość gwintu t [mm] | kolor |
 | 107 | 93.5±0.5 | M6 | 36 | 6 | 21 | 79 | otwór gwintowany | 10 | Czarny - C2 |
 | 120 | 105±0.5 | M5 | 37 | 7 | 23 | 90 | otwór gwintowany | 10 | Czarny - C2 |
 | 120 | 105±0.5 | M6 | 37 | 7 | 23 | 90 | otwór gwintowany | 10 | Czarny - C2 |
 | 134 | 117±0.5 | M6 | 38 | 7.5 | 25 | 102 | otwór gwintowany | 12 | Czarny - C2 |
 | 134 | 117±0.5 | M8 | 38 | 7.5 | 25 | 102 | otwór gwintowany | 13 | Czarny - C2 |
 | 150 | 132±0.5 | M8 | 45 | 7.5 | 26 | 116 | otwór gwintowany | 13 | pomarańczowy - C9 |
 | 107 | 93.5±0.5 | M6 | 36 | 6 | 21 | 79 | otwór gwintowany | 10 | pomarańczowy - C9 |
 | 120 | 105±0.5 | M5 | 37 | 7 | 23 | 90 | otwór gwintowany | 10 | pomarańczowy - C9 |
 | 120 | 105±0.5 | M6 | 37 | 7 | 23 | 90 | otwór gwintowany | 10 | pomarańczowy - C9 |
 | 134 | 117±0.5 | M6 | 38 | 7.5 | 25 | 102 | otwór gwintowany | 12 | pomarańczowy - C9 |
 | 134 | 117±0.5 | M8 | 38 | 7.5 | 25 | 102 | otwór gwintowany | 13 | pomarańczowy - C9 |
 | 150 | 132±0.5 | M8 | 45 | 7.5 | 26 | 116 | otwór gwintowany | 13 | pomarańczowy - C9 |
 | 134 | 117±0.5 | M6 | 38 | 7.5 | 25 | 102 | otwór gwintowany | 12 | Czarny - C2 |
 | 134 | 117±0.5 | M6 | 38 | 7.5 | 25 | 102 | 16 | trzpień gwintowany | pomarańczowy - C9 |
 | 134 | 117±0.5 | M6 | 38 | 7.5 | 25 | 102 | 16 | trzpień gwintowany | Czarny - C2 |
 | 200 | 179±1 | M8 | 51 | 9 | 28 | 160 | 16 | trzpień gwintowany | pomarańczowy - C9 |
 | 200 | 179±1 | M8 | 51 | 9 | 28 | 160 | 16 | trzpień gwintowany | Czarny - C2 |
 | 200 | 179±1 | M8 | 51 | 9 | 28 | 160 | otwór gwintowany | 13 | pomarańczowy - C9 |
 | 200 | 179±1 | M10 | 51 | 9 | 28 | 160 | otwór gwintowany | 13 | Czarny - C2 |
 | 200 | 179±1 | M10 | 51 | 9 | 28 | 160 | otwór gwintowany | 13 | pomarańczowy - C9 |
 | 200 | 179±1 | M8 | 51 | 9 | 28 | 160 | otwór gwintowany | 13 | Czarny - C2 |
