Uchwyty rurowe GN 333.2

Rura
Aluminium, grubość ścianki 1.5 mm.
Wsporniki
Odlew cynkowy, pokryty żywicą epoksydową.
Wykończenie
- Wersja SW:
Rura / wsporniki: kolor czarny RAL 9005, wykończony na mat, pokryty warstwą żywicy epoksydowej.
Zaślepki: czarny, wykończony na mat.
- Wersja ELS:
Rura: anodowana, kolor naturalny.
Wsporniki: kolor czarny RAL 9005, wykończony na mat.
Zaślepki: czarne, wykończone na mat.
- Wersja ELG:
Rura: anodowana.
Wsporniki: kolor srebrny RAL 9006, wykończony na mat.
Zaślepki: jasno-szare, wykończone na mat.
Montaż
Typ A: mocowanie od tyłu (otwór gwintowany nieprzelotowy).
Właściwości i zastosowania
Rozmieszczenie otworów montażowych uchwytów GN 333.2 daje się regulować. Dla dużych długości uchwytów mogą zastosowane dodatkowe wsporniki. Uchwyty rurowe GN 333.2 dostarczane są niezmontowane.

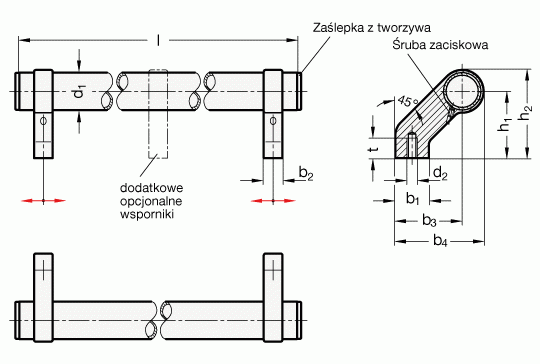

Produkt | d%1% [mm] | l ±0.25 [mm] | b%1% [mm] | b%2% [mm] | b%3% [mm] | b%4% [mm] | h%1% | h%2% [mm] | Otwory montażowe d%2% | Otwory montażowe t %min.% | Wersja |
EG-GN333.2-0000 | 28 | 242 | 25 | 14 | 50 | 66 | 50 | 66 | M8 | 15 | SW |
EG-GN333.2-0001 | 28 | 242 | 25 | 14 | 50 | 66 | 50 | 66 | M8 | 15 | ELS |
EG-GN333.2-0002 | 25 | 242 | 25 | 14 | 50 | 66 | 50 | 66 | M8 | 15 | ELG |
EG-GN333.2-0003 | 28 | 292 | 25 | 14 | 50 | 66 | 50 | 66 | M8 | 15 | SW |
EG-GN333.2-0004 | 28 | 292 | 25 | 14 | 50 | 66 | 50 | 66 | M8 | 15 | ELS |
EG-GN333.2-0005 | 28 | 292 | 25 | 14 | 50 | 66 | 50 | 66 | M8 | 15 | ELG |
EG-GN333.2-0006 | 28 | 392 | 25 | 14 | 50 | 66 | 50 | 66 | M8 | 15 | SW |
EG-GN333.2-0007 | 28 | 392 | 25 | 14 | 50 | 66 | 50 | 66 | M8 | 15 | ELS |
EG-GN333.2-0008 | 28 | 392 | 25 | 14 | 50 | 66 | 50 | 66 | M8 | 15 | ELG |
EG-GN333.2-0009 | 28 | 492 | 25 | 14 | 50 | 66 | 50 | 66 | M8 | 15 | SW |
EG-GN333.2-0010 | 28 | 492 | 25 | 14 | 50 | 66 | 50 | 66 | M8 | 15 | ELS |
EG-GN333.2-0011 | 28 | 392 | 25 | 14 | 50 | 66 | 50 | 66 | M8 | 15 | ELG |
EG-GN333.2-0012 | 28 | 592 | 25 | 14 | 50 | 66 | 50 | 66 | M8 | 15 | SW |
EG-GN333.2-0013 | 28 | 592 | 25 | 14 | 50 | 66 | 50 | 66 | M8 | 15 | ELS |
EG-GN333.2-0014 | 28 | 592 | 25 | 14 | 50 | 66 | 50 | 66 | M8 | 15 | ELG |
