Uchwyty GN 728.5

5 1 1 1 1 1 1 1 1 1 1 Ocena 5.00 (1 głos)
Uchwyty GN 728.5

Materiał

Odlew, stal nierdzewna, kulowana na mat.

Montaż

- Wykonanie A: mocowanie od tyłu, otwory gwintowane nieprzelotowe.
- Wykonanie B: mocowanie od przodu, otwory przelotowe dla śrub z łbem cylindrycznym, DIN 912.

Informacje
Uchwyty GN 728.5 można mocować zarówno od tyłu (typ A) jak i od przodu (typ B). Odległość między otworami montażowymi w uchwycie typu A i B jest identyczna. Dwa typy uchwytów można zatem mocować w pary.

Właściwości i zastosowanie
Odległość między otworami montażowym w uchwycie typu A i B jest identyczna. Dwa typy uchwytów można zatem mocować w pary (patrz Rys. 1).

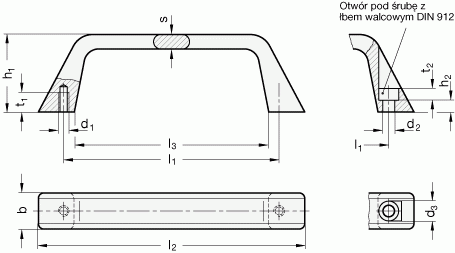

Produktl%1 ±0.25% [mm]b [mm]d%3% [mm]h%1%l%2%l%3% [mm]s [mm]Otwory montażowe d%1%Otwory montażowe d%2%Otwory montażowe h%2%Otwory montażowe t%1 min.%Otwory montażowe t%2%

Uchwyt GN 728.5-120-B
GN 728.5-120-B
12022.51142.51471088-6.46.5-6.5

Uchwyt GN 728.5-120-A
GN 728.5-120-A
12022.51142.51471088M6--10-
