Uchwyty z chowaną rączką GN 425.8

5 1 1 1 1 1 1 1 1 1 1 Ocena 5.00 (1 głos)
Uchwyty z chowaną rączką GN 425.8

Materiał
Stal chromowana.

Podstawa
Odlew cynkowy.

  • Wersja SW: powleczony żywicą epoksydową, kolor czarny RAL 9005, wykończony na mat.
  • Wersja SR: powleczony żywicą epoksydową, kolor srebrny RAL 9006, wykończony na mat.

Dostępne wykonania standardowe

  • Typ A: z rączką blokującą się z pozycji górnej lub dolnej.
  • Typ B: z rączką automatycznie składaną do pozycji złożonej dolnej.

Montaż
Otwory przelotowe pod śruby z łbem stożkowym. Rączka jest zamocowana do podstawy.

Właściwości i zastosowania
Uchwyty GN 425.8 są przeznaczone do montażu wszędzie tam, gdzie elementy zewnętrznej obudowy nie mogą wystawać ze względu na ograniczoną przestrzeń. Podstawa wystaje z powierzchni jedynie na 3 mm.
W typie A, rączka przytrzymywana jest w pozycji końcowej za pomocą elementów sprężynowych.
W typie B, rączka zawsze wraca do pozycji złożonej dzięki zamontowanej sprężynie.

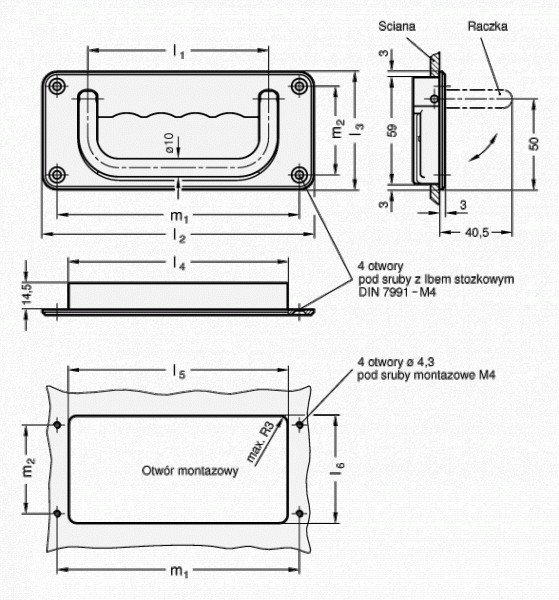

Uchwyty z chowaną rączką GN 425.8 - rysunek techniczny
Produkt Główne wymiary Typ
l1 l2 l3 l4 l5 l6 m1 m2

Uchwyt z chowaną rączką GN 425.8-100-CR-SW-A

EG-GN425.8-0000
100150651211226013449A

Uchwyt z chowaną rączką GN 425.8-100-CR-SR-A

EG-GN425.8-0001
100150651211226013449A

Uchwyt z chowaną rączką GN 425.8-100-CR-SW-B

EG-GN425.8-0002
100150651211226013449B

Uchwyt z chowaną rączką GN 425.8-100-CR-SR-B

EG-GN425.8-0003
100150651211226013449B

Uchwyt z chowaną rączką GN 425.8-100-NI-SW-A

EG-GN425.8-0008
100150651211226013449A

Uchwyt z chowaną rączką GN 425.8-100-NI-SR-A

EG-GN425.8-0009
100150651211226013449A

Uchwyt z chowaną rączką GN 425.8-100-NI-SW-B

EG-GN425.8-0010
100150651211226013449B

Uchwyt z chowaną rączką GN 425.8-100-NI-SR-B

EG-GN425.8-0011
100150651211226013449B

Uchwyt z chowaną rączką GN 425.8-120-CR-SW-A

EG-GN425.8-0004
120170651411426015449A

Uchwyt z chowaną rączką GN 425.8-120-CR-SR-A

EG-GN425.8-0005
120170651411426015449A

Uchwyt z chowaną rączką GN 425.8-120-CR-SW-B

EG-GN425.8-0006
120170651411426015449B

Uchwyt z chowaną rączką GN 425.8-120-CR-SR-B

EG-GN425.8-0007
120170651411426015449B

Uchwyt z chowaną rączką GN 425.8-120-NI-SW-A

EG-GN425.8-0012
120170651411426015449A

Uchwyt z chowaną rączką GN 425.8-120-NI-SR-A

EG-GN425.8-0013
120170651411426015449A

Uchwyt z chowaną rączką GN 425.8-120-NI-SW-B

EG-GN425.8-0014
120170651411426015449B

Uchwyt z chowaną rączką GN 425.8-120-NI-SR-B

EG-GN425.8-0015
120170651411426015449B
