Uchwyty rurowe GN 333.1

Materiał
Rura: Aluminium.
Wsporniki: odlew cynkowy.
Wykończenie
- Wersja SW:
Rura / wsporniki: kolor czarny RAL 9005, wykończony na mat, pokryty warstwą żywicy epoksydowej.
- Wersja EL:
Rura: anodowana, kolor naturalny.
Wsporniki: kolor czarny RAL 9005, wykończony na mat.
- Wersja ES:
- Rura: anodowana, kolor naturalny.
- Wsporniki: kolor srebrny RAL 9006, wykończony na mat.
Zaślepki
Technopolimer na bazie poliamidu (PA), kolor jasnoszary. Odporny na rozpuszczalniki, kleje i inne czynniki chemiczne.
Montaż
- Wykonanie A: mocowanie od tyłu, otwory gwintowane nieprzelotowe.
- Wykonanie B: mocowanie od przodu, otwory przelotowe pod śruby z łbem soczewkowym ISO 7380-M6-20.
Wykonania specjalne na życzenie (dla odpowiednich ilości)
Inne długości i kolory.
Właściwości i zastosowania
Dzięki zastosowaniu wkręta w połączeniu rury ze wspornikiem, uchwyt GN 333.1 charakteryzuje się bardzo dużą stabilnością.
Uchwyty te stosuje się przy drzwiach (osłonach) przesuwnych i obrotowych wszelkiego typu maszyn i urządzeń

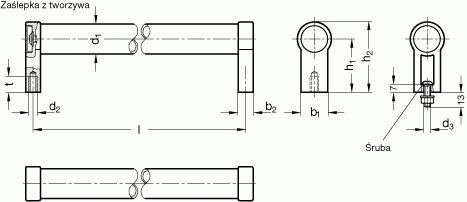

Produkt | l ±0.25 [mm] | h%1% | b%1% [mm] | h%2% [mm] | b%2% [mm] | Otwory montażowe d%1% | Otwory montażowe d%2% | Otwory montażowe d%3% | Otwory montażowe t%min.% |
EG-GN333.1-0000 | 180 | 42 | 24 | 54 | 12 | 20 | M6 | - | 12 |
EG-GN333.1-0001 | 180 | 42 | 24 | 54 | 12 | 20 | M6 | - | 12 |
EG-GN333.1-0002 | 180 | 42 | 24 | 54 | 12 | 20 | M6 | - | 12 |
EG-GN333.1-0003 | 200 | 42 | 24 | 54 | 12 | 20 | M6 | - | 12 |
EG-GN333.1-0004 | 200 | 42 | 24 | 54 | 12 | 20 | M6 | - | 12 |
EG-GN333.1-0005 | 200 | 42 | 24 | 54 | 12 | 20 | M6 | - | 12 |
EG-GN333.1-0006 | 250 | 42 | 24 | 54 | 12 | 20 | M6 | - | 12 |
EG-GN333.1-0007 | 250 | 42 | 24 | 54 | 12 | 20 | M6 | - | 12 |
EG-GN333.1-0008 | 250 | 42 | 24 | 54 | 12 | 20 | M6 | - | 12 |
EG-GN333.1-0009 | 300 | 42 | 24 | 54 | 12 | 20 | M6 | - | 12 |
EG-GN333.1-0010 | 300 | 42 | 24 | 54 | 12 | 20 | M6 | - | 12 |
EG-GN333.1-0011 | 300 | 42 | 24 | 54 | 12 | 20 | M6 | - | 12 |
EG-GN333.1-0012 | 350 | 42 | 54 | 54 | 12 | 20 | M6 | - | 12 |
EG-GN333.1-0013 | 350 | 42 | 24 | 54 | 12 | 20 | M6 | - | 12 |
EG-GN333.1-0014 | 350 | 42 | 24 | 54 | 12 | 20 | M6 | - | 12 |
EG-GN333.1-0015 | 400 | 42 | 24 | 54 | 12 | 20 | M6 | - | 12 |
EG-GN333.1-0016 | 400 | 42 | 24 | 54 | 12 | 20 | M6 | - | 12 |
EG-GN333.1-0017 | 400 | 42 | 24 | 54 | 12 | 20 | M6 | - | 12 |
EG-GN333.1-0018 | 200 | 50 | 25 | 66 | 14 | 28 | M8 | - | 15 |
EG-GN333.1-0019 | 200 | 50 | 25 | 66 | 14 | 28 | M8 | - | 15 |
EG-GN333.1-0020 | 200 | 50 | 25 | 66 | 14 | 28 | M8 | - | 15 |
EG-GN333.1-0021 | 250 | 50 | 25 | 66 | 14 | 28 | M8 | - | 15 |
EG-GN333.1-0022 | 250 | 50 | 25 | 66 | 14 | 28 | M8 | - | 15 |
EG-GN333.1-0023 | 250 | 50 | 25 | 66 | 14 | 28 | M8 | - | 15 |
EG-GN333.1-0024 | 300 | 50 | 25 | 66 | 14 | 28 | M8 | - | 15 |
EG-GN333.1-0025 | 300 | 50 | 25 | 66 | 14 | 28 | M8 | - | 15 |
EG-GN333.1-0026 | 300 | 50 | 25 | 66 | 14 | 28 | M8 | - | 15 |
EG-GN333.1-0027 | 350 | 50 | 25 | 66 | 14 | 28 | M8 | - | 15 |
EG-GN333.1-0028 | 350 | 50 | 25 | 66 | 14 | 28 | M8 | - | 15 |
EG-GN333.1-0029 | 350 | 50 | 25 | 66 | 14 | 28 | M8 | - | 15 |
EG-GN333.1-0030 | 400 | 50 | 25 | 66 | 14 | 28 | M8 | - | 15 |
EG-GN333.1-0031 | 400 | 50 | 25 | 66 | 14 | 28 | M8 | - | 15 |
EG-GN333.1-0032 | 400 | 50 | 25 | 66 | 14 | 28 | M8 | - | 15 |
EG-GN333.1-0033 | 500 | 50 | 25 | 66 | 14 | 28 | M8 | - | 15 |
EG-GN333.1-0034 | 500 | 50 | 25 | 66 | 14 | 28 | M8 | - | 15 |
EG-GN333.1-0035 | 500 | 50 | 25 | 66 | 14 | 28 | M8 | - | 15 |
EG-GN333.1-0036 | 600 | 50 | 25 | 66 | 14 | 28 | M8 | - | 15 |
EG-GN333.1-0037 | 600 | 50 | 25 | 66 | 14 | 28 | M8 | - | 15 |
EG-GN333.1-0038 | 600 | 50 | 25 | 66 | 14 | 28 | M8 | - | 15 |
EG-GN333.1-0039 | 200 | 51 | 25 | 68 | 17 | 30 | M8 | - | 15 |
