Uchwyty rurowe GN 666.7

5 1 1 1 1 1 1 1 1 1 1 Ocena 5.00 (1 głos)
Uchwyty rurowe GN 666.7

Rura
Stal nierdzewna AISI 304, toczona, wykończona na połysk.

Wsporniki
Stal nierdzewna AISI 304, toczona, wykończona na połysk.

Trzpień montażowy
DIN 913-M8 ze stali nierdzewnej AISI 304.

Wkręt
DIN 914-M5 ze stali nierdzewnej AISI 304.

Zaślepki
- Wersja K: tworzywo (Poliamid A), czarna, matowa.
- Wersja E: stal nierdzewna AISI 304.

Właściwości i zastosowania
Mocowanie uchwytów rurowych GN 666.7 ze stali nierdzewnej (mocowanie od frontu) trzpień wkręcany jest za pomocą szpilki gwintowanej DIN 913-M8x25 (w komplecie), a uchwyt nakładany i zabezpieczany wkrętem DIN 914-M5.
Typ E ze stali nierdzewnej jest w całości wykonany ze stali nierdzewnej A2.

Inne wykonania dostępne na życzenie (dla odpowiednich ilości)
Różne długości.

Przykłady zastosowań
Uchwyty rurowe GN 666.7 pozwalają na mocowanie pary uchwytów w przeciwnej pozycji. Ta metoda może być zastosowana na drzwiach (podwójny uchwyt). Ogólnie, potzrebna jest do tego modyfikacja długości gwintu l4. Dołączona szpilka gwintowana DIN 913-M8x25-A2 musi być również zastąpiona przez dłuższą szpilkę. Uchwyty ze zmodyfikowaną długością trzpienia l4 są dostępne na życzenie.

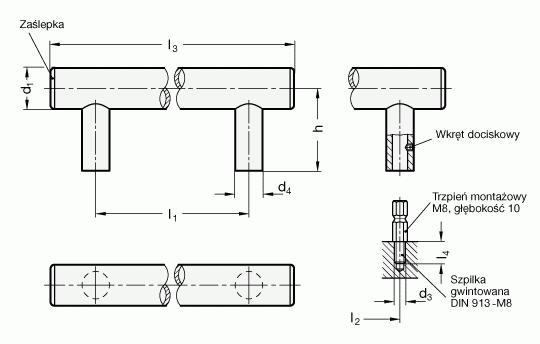

Uchwyty rurowe GN 666.7 - rysunek techniczny
Produkt Główne wymiary Śruby
d1 l1 ± 0.5 d4 h l3 d2 l2 ±0.3 l4

Uchwyt rurowy GN 666.7-30-M8-200-E

GN 666.7-30-M8-200-E
302002060265M820015

Uchwyt rurowy GN 666.7-30-M8-200-K

GN 666.7-30-M8-200-K
302002060265M820015

Uchwyt rurowy GN 666.7-30-M8-250-E

GN 666.7-30-M8-250-E
302502060315M925015

Uchwyt rurowy GN 666.7-30-M8-250-K

GN 666.7-30-M8-250-K
302502060315M825015

Uchwyt rurowy GN 666.7-30-M8-300-E

GN 666.7-30-M8-300-E
303002060365M830015

Uchwyt rurowy GN 666.7-30-M8-300-K

GN 666.7-30-M8-300-K
303002060365M830015

Uchwyt rurowy GN 666.7-30-M8-400-E

GN 666.7-30-M8-400-E
304002060465M840015

Uchwyt rurowy GN 666.7-30-M8-400-K

GN 666.7-30-M8-400-K
304002060465M840015

Uchwyt rurowy GN 666.7-30-M8-500-E

GN 666.7-30-M8-500-E
305002060565M850015

Uchwyt rurowy GN 666.7-30-M8-500-K

GN 666.7-30-M8-500-K
305002060565M850015

Uchwyt rurowy GN 666.7-30-M8-600-E

GN 666.7-30-M8-600-E
306002060665M860015

Uchwyt rurowy GN 666.7-30-M8-600-K

GN 666.7-30-M8-600-K
306002060665M860015
