Uchwyty GN 668

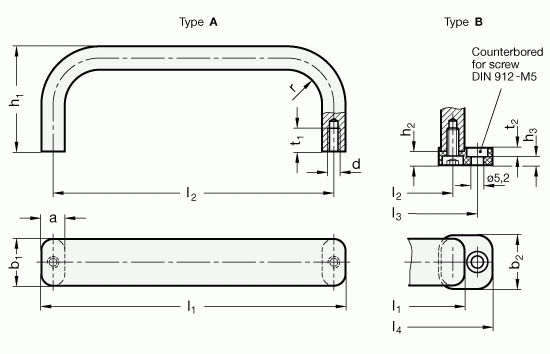

Wykonania
- Typ A: Mocowanie od tyłu (otwory gwintowane, nieprzelotowe)
- Typ B: Mocowanie od przodu
Aluminium
Pokryte żywicą epoksydową
kolor czarny RAL 9005, wykończenie matowe SW
bez powłoki, oczyszczone BL
Podstawa uchwytu
Tworzywo
Technopolimer na bazie poliamidu (PA)
kolor czarny, wykończenie matowe
Informacje
Uchwyty GN 668 są produkowane z pełnych prętów aluminiowych. Mogą być one mocowane od tyłu (typ A) lub od przodu, za pomocą dwóch podstaw (typ B). Proces produkcji tych uchwytów (gięcie) pozwala na wytwarzanie specjalnych długości w stosunkowo małych ilościach.
| Produkt | Średnica owalu b [mm] | Długość całkowita L [mm] | Średnica owalu a [mm] | Szerokość podstawy b2 [mm] | Gwint | Wysokość h [mm] | Rozstaw otworów f [mm] | Promień r | Długość gwintu t [mm] | kolor |
 | 20 | 130 | 10 | brak | M5 | 45 | 120 | 15 | 10 | naturalny - BL |
 | 20 | 130 | 10 | brak | M5 | 45 | 120 | 15 | 10 | czarny - SW |
 | 20 | 170 | 10 | brak | M5 | 45 | 160 | 15 | 10 | naturalny - BL |
 | 20 | 170 | 10 | brak | M5 | 45 | 160 | 15 | 10 | czarny - SW |
 | 20 | 190 | 10 | brak | M5 | 45 | 180 | 15 | 10 | naturalny - BL |
 | 20 | 190 | 10 | brak | M5 | 45 | 180 | 15 | 10 | czarny - SW |
 | 20 | 210 | 10 | brak | M5 | 45 | 200 | 15 | 10 | naturalny - BL |
 | 20 | 210 | 10 | brak | M5 | 45 | 200 | 15 | 10 | czarny - SW |
 | 30 | 262 | 12 | brak | M6 | 50 | 250 | 15 | 12 | naturalny - BL |
 | 30 | 262 | 12 | brak | M6 | 50 | 250 | 15 | 12 | czarny - SW |
 | 30 | 312 | 12 | brak | M6 | 50 | 300 | 15 | 12 | naturalny - BL |
 | 30 | 312 | 12 | brak | M6 | 50 | 300 | 15 | 12 | czarny - SW |
 | 30 | 362 | 12 | brak | M6 | 50 | 350 | 15 | 12 | naturalny - BL |
 | 30 | 362 | 12 | brak | M6 | 50 | 350 | 15 | 12 | czarny - SW |
 | 30 | 412 | 12 | brak | M6 | 50 | 400 | 15 | 12 | naturalny - BL |
 | 30 | 412 | 12 | brak | M6 | 50 | 400 | 15 | 12 | czarny - SW |
 | 20 | 130 | 10 | 23 | brak | 45 | 120 | 15 | otwory przelotowe | naturalny - BL |
 | 20 | 130 | 10 | 23 | brak | 45 | 120 | 15 | otwory przelotowe | czarny - SW |
 | 20 | 170 | 10 | 23 | brak | 45 | 160 | 15 | otwory przelotowe | naturalny - BL |
 | 20 | 170 | 10 | 23 | brak | 45 | 160 | 15 | otwory przelotowe | czarny - SW |
 | 20 | 190 | 10 | 23 | brak | 45 | 180 | 15 | otwory przelotowe | naturalny - BL |
 | 20 | 190 | 10 | 23 | brak | 45 | 180 | 15 | otwory przelotowe | czarny - SW |
 | 20 | 210 | 10 | 23 | brak | 45 | 200 | 15 | otwory przelotowe | naturalny - BL |
 | 20 | 210 | 10 | 23 | brak | 45 | 200 | 15 | otwory przelotowe | czarny - SW |
 | 30 | 362 | 12 | brak | M6 | 50 | 350 | 15 | 12 | srebrny - SR |
 | 30 | 312 | 12 | brak | M6 | 50 | 300 | 15 | 12 | srebrny - SR |
 | 20 | 210 | 10 | 23 | brak | 45 | 200 | 15 | otwory przelotowe | srebrny - SR |
 | 20 | 170 | 10 | 23 | brak | 45 | 160 | 15 | otwory przelotowe | srebrny - SR |
 | 20 | 190 | 10 | 23 | brak | 45 | 180 | 15 | otwory przelotowe | srebrny - SR |
 | 20 | 130 | 10 | brak | M5 | 45 | 120 | 15 | 10 | srebrny - SR |
 | 20 | 170 | 10 | brak | M5 | 45 | 160 | 15 | 10 | srebrny - SR |
 | 20 | 190 | 10 | brak | M5 | 45 | 180 | 15 | 10 | srebrny - SR |
 | 20 | 210 | 10 | brak | M5 | 45 | 200 | 15 | 10 | srebrny - SR |
 | 30 | 262 | 12 | brak | M6 | 50 | 250 | 15 | 12 | srebrny - SR |
 | 30 | 412 | 12 | brak | M6 | 50 | 400 | 15 | 12 | srebrny - SR |
 | 20 | 130 | 10 | 23 | brak | 45 | 120 | 15 | otwory przelotowe | srebrny - SR |
