Uchwyty łukowe GN 424.1

Materiał
Stal. Pręt o przekroju okrągłym.
- Wykonanie SW: kolor czarny RAL 9005, pokryty żywicą epoksydową.
- Wykonanie SB: srebrny RAL 9006, pokryty żywicą epoksydową.
- Wykonanie CR: powierzchnia chromowana.
Montaż
Otwory gwintowane nieprzelotowe.
Właściwości i zastosowanie
Uchwyty łukowe GN 424.1 montowane są w drzwiach lub szufladach.

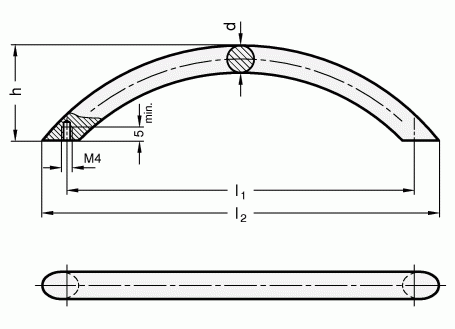

Produkt | d%1% [mm] | l%1% | l%2 ≈% [mm] | h ≈ [mm] | Otwory montażowe d%2% | Otwory montażowe t%min.% |
GN 424.1-10-64-SW | 10 | 64 ±0.25 | 75 | 35 | M4 | 5 |
GN 424.1-10-64-SR | 10 | 64 ±0.25 | 75 | 35 | M4 | 5 |
GN 424.1-10-64-CR | 10 | 64 ±0.25 | 75 | 35 | M4 | 5 |
GN 424.1-10-96-SW | 10 | 96 ±0.25 | 111 | 35 | M4 | 5 |
GN 424.1-10-96-SR | 10 | 96 ±0.25 | 111 | 35 | M4 | 5 |
GN 424.1-10-96-CR | 10 | 96 ±0.25 | 111 | 35 | M4 | 5 |
GN 424.1-10-128-SW | 10 | 128 ±0.25 | 146 | 35 | M4 | 5 |
GN 424.1-10-128-SR | 10 | 128 ±0.25 | 146 | 35 | M4 | 5 |
GN 424.1-10-128-CR | 10 | 128 ±0.25 | 146 | 35 | M4 | 5 |
GN 424.1-10-160-SW | 10 | 160 ±0.35 | 181 | 35 | M4 | 5 |
GN 424.1-10-160-SR | 10 | 160 ±0.25 | 181 | 35 | M4 | 5 |
GN 424.1-10-160-CR | 10 | 160 ±0.25 | 181 | 35 | M4 | 5 |
GN 424.1-10-192-SW | 10 | 192 ±0.25 | 219 | 35 | M4 | 5 |
GN 424.1-10-192-SR | 10 | 192 ±0.35 | 219 | 35 | M4 | 5 |
GN 424.1-10-192-CR | 10 | 192 ±0.35 | 219 | 35 | M4 | 5 |
