Uchwyt ze stali nierdzewnej GN 565.7
Wykonanie
Typ A: Mocowanie od tyłu (otwory gwintowane, nieprzelotowe)
Stal nierdzewna
- AISI 304
- wykończenie matowe, piaskowane MT
Informacje
Uchwyty pochylone ze stali nierdzewnej GN 565.7, wykonane są z pełnych profili. Charakteryzują się sztywnością i ergonomicznym kształtem.
Pochylony kształt zapewnia lepszy dostęp do uchwytu w ograniczonych przestrzeniach takich jak np.: narożniki.
Proces produkcji tych uchwytów (gięcie) pozwala na wytwarzanie specjalnych długości w stosunkowo małych ilościac

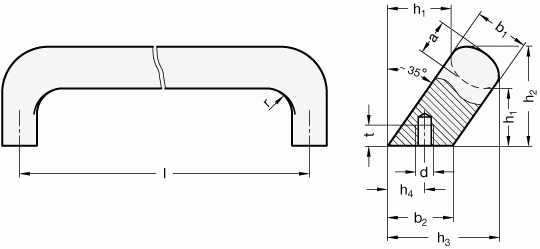

| Produkt | Średnica owalu b [mm] | Rozstaw otworów f [mm] | Średnica owalu a [mm] | Szerokość ramienia b2 [mm] | Szerokość chwytu b3 [mm] | Profil konstrukcyjny b4 [mm] | Odległość brzegowa b5 [mm] | Gwint | Wysokość wnęki h1 [mm] | Wysokość h [mm] | Promień r | Długość gwintu t [mm] |
 | 20 | 112 | 13 | 24 | 32 | 50 | 13.5 | M6 | 32 | 48 | 13 | 10 |
 | 20 | 128 | 13 | 24 | 32 | 50 | 13.5 | M6 | 32 | 48 | 13 | 10 |
 | 20 | 128 | 13 | 24 | 32 | 50 | 13.5 | M6 | 32 | 48 | 13 | 10 |
 | 26 | 160 | 17 | 32 | 34 | 57 | 18 | M8 | 34 | 54 | 17 | 10 |
