Uchwyty składane GN 425.2-NI
Materiał
Pręt ze stali chromowanej o przekroju okrągłym NI: stal nierdzewna AISI 303.
Montaż
Mocowanie od tyłu za pomocą dwóch sześciokątnych nakrętek ISO 8675-M10x1 i podkładek DIN 125 ze stali nierdzewnej AISI 304.
Sprężyna pozycjonująca
Zatrzymuje uchwyt w pozycji otwarcia i zamknięcia.
Właściwości
Uchwyt składany GN 425.2 jest szczególnie przydatny wszędzie tam, gdzie elementy zewnętrznej zabudowy nie mogą odstawać z powodu ograniczonej przestrzeni.

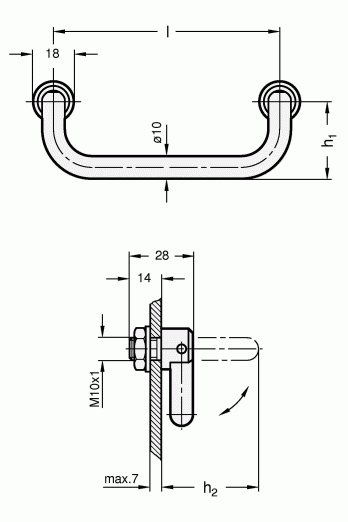

| Produkt | Średnica uchwytu d1 [mm] | Rozstaw otworów f [mm] | Gwint | Wysokość h [mm] | Promień r | Zakres obrotu h2 [mm] | Średnica podkładki d3 [mm] | Grubość s[mm] | Wystawa zewnętrzna h3 [mm] | Wystawa wewnętrzna h4 [mm] | Kolor | Materiał części |
 | 6 | 55+ -0.25 | M6 | 21 | 6 | 27.5 | 12 | 4 | 9.5 | 10 | srebrny - GS | stal nierdzewna - NI |
 | 6 | 64 + -0.25 | M6 | 21 | 6 | 27.5 | 12 | 4 | 9.5 | 10 | srebrny - GS | stal nierdzewna - NI |
 | 6 | 88+ -0.25 | M6 | 21 | 6 | 27.5 | 12 | 4 | 9.5 | 10 | srebrny - GS | stal nierdzewna - NI |
 | 10 | 100+ -0.25 | M10 | 34 | 12 | 43 | 18 | 6 | 14 | 14 | srebrny - GS | stal nierdzewna - NI |
 | 10 | 120+ -0.25 | M10 | 34 | 12 | 43 | 18 | 6 | 14 | 14 | srebrny - GS | stal nierdzewna - NI |
 | 10 | 180+ -0.25 | M10 | 34 | 12 | 43 | 18 | 6 | 14 | 14 | srebrny - GS | stal nierdzewna - NI |
