Uchwyty łukowe GN 565.9
Materiał
Aluminium. Pręt o przekroju owalnym.
- Wykonanie BL: aluminum naturalne, bez dodatkowego wykończenia powierzchni.
- Wykonanie EL: anodowane, kolor naturalny, wykończone na mat.
- Wykonanie SW: powleczone żywicą epoksydową, kolor czarny RAL 9005, wykończone na mat.
- Wykonanie RT: powleczone żywicą epoksydową, kolor czerwony RAL 3000.
Montaż
- Wykonanie A: mocowanie od tyłu, otwory gwintowane nieprzelotowe.
- Wykonanie B: mocowanie od przodu, otwory przelotowe na śruby cylindryczne z gniazdem sześciokątnym, DIN 912.
Informacje
Proces produkcji tych uchwytów (gięcie) pozwala na wytwarzanie specjalnych długości w stosunkowo małych ilościach.
Wykonania specjalne na życzenie (dla odpowiednich ilości)
Inne kolory.

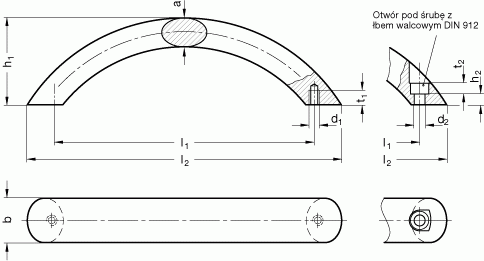

| Produkt | Średnica owalu b [mm] | Średnica owalu a [mm] | Rozstaw otworów f [mm] | Długość całkowita L [mm] | Gwint | Długość gwintu t [mm] | Wysokość h [mm] | Średnica otworu d2 [mm] | Otwór przelotowy h1 [mm] | Wysokość gniazda h2 [mm] | Materiał | Typ |
 | 20 | 13 | 160+ -0.25 | 185 | M 6 | 8 | 50 | brak | brak | brak | Stal nierdzewna | mocowanie od tyłu |
 | 20 | 13 | 192+ -0.25 | 221 | M 6 | 8 | 50 | brak | brak | brak | Stal nierdzewna | mocowanie od tyłu |
 | 20 | 13 | 160+ -0.25 | 185 | brak | brak | 50 | 5.3 | 5 | 5 | Stal nierdzewna | mocowanie od przodu |
 | 20 | 13 | 192+ -0.25 | 221 | brak | brak | 50 | 5.3 | 5 | 5 | Stal nierdzewna | mocowanie od przodu |
