Uchwyty rurowe odgięte GN 333

Rura
Aluminium. Grubość ścianki 1.5 mm.
Zaślepki
Technopolimer na bazie poliamidu (PA), kolor jasnoszary. Odporny na rozpuszczalniki, oleje, smary i inne czynniki chemiczne.
Wykończenie
- Wersja SW:
Rura / wsporniki: kolor czarny RAL 9005, wykończony na mat, pokryty warstwą żywicy epoksydowej.
- Wersja EL:
Rura: anodowana, kolor naturalny.
Wsporniki: kolor czarny RAL 9005, wykończony na mat.
- Wersja ES:
- Rura: anodowana, kolor naturalny.
- Wsporniki: kolor srebrny RAL 9006, wykończony na mat.
Montaż
- Wykonanie A: mocowanie od tyłu, otwory gwintowane nieprzelotowe.
- Wykonanie B: mocowanie od przodu, otwory przelotowe dla wkrętów z łbem cylindrycznym DIN 912-M6.
Wykonania specjalne na życzenie (dla odpowiednich ilości)
Inne długości i kolory.
Właściwości i zastosowanie
Uchwyty rurowe odgięte GN 333 charakteryzują się dużą stabilnością uzyskaną dzięki temu, że wspornik połączony jest z końcem rury za pomocą wkrętu.
Uchwyty te są zwykle stosowane przy obrotowych lub przesuwanych osłonach maszyn i urządzeń oraz pulpitach sterowniczych.

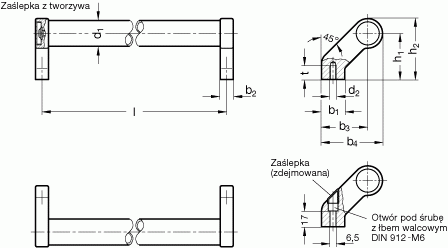

Produkt | l ±0.25 [mm] | h%1% | h%2% [mm] | b%1% [mm] | b%2% [mm] | b%3% [mm] | b%4% [mm] | Otwory montażowe d%1% | Otwory montażowe d%2% | Otwory montażowe t%min.% |
GN 333-28-600-B-ES | 600 | 50 | 66 | 25 | 14 | 50 | 66 | 28 | - | - |
GN 333-28-600-B-EL | 600 | 50 | 66 | 25 | 14 | 50 | 66 | 28 | - | - |
GN 333-28-600-B-SW | 600 | 50 | 66 | 25 | 14 | 50 | 66 | 28 | - | - |
GN 333-28-500-B-ES | 500 | 50 | 66 | 25 | 14 | 50 | 66 | 28 | - | - |
GN 333-28-500-B-EL | 500 | 50 | 66 | 25 | 14 | 50 | 66 | 28 | - | - |
GN 333-28-500-B-SW | 500 | 50 | 66 | 25 | 14 | 50 | 66 | 28 | - | - |
GN 333-28-400-B-ES | 400 | 50 | 66 | 25 | 14 | 50 | 66 | 28 | - | - |
GN 333-28-400-B-EL | 400 | 50 | 66 | 25 | 14 | 50 | 66 | 28 | - | - |
GN 333-28-400-B-SW | 400 | 50 | 66 | 25 | 14 | 50 | 66 | 28 | - | - |
GN 333-28-350-B-ES | 350 | 50 | 66 | 25 | 14 | 50 | 66 | 28 | - | - |
GN 333-28-350-B-EL | 350 | 50 | 66 | 25 | 14 | 50 | 66 | 28 | - | - |
GN 333-28-350-B-SW | 350 | 50 | 66 | 25 | 14 | 50 | 66 | 28 | - | - |
GN 333-28-300-B-ES | 300 | 50 | 66 | 25 | 14 | 50 | 66 | 28 | - | - |
GN 333-28-300-B-EL | 300 | 50 | 66 | 25 | 14 | 50 | 66 | 28 | - | - |
GN 333-28-300-B-SW | 300 | 50 | 66 | 25 | 14 | 50 | 66 | 28 | - | - |
GN 333-28-250-B-ES | 250 | 50 | 66 | 25 | 14 | 50 | 66 | 28 | - | - |
GN 333-28-250-B-EL | 250 | 50 | 66 | 25 | 14 | 50 | 66 | 28 | - | - |
GN 333-28-250-B-SW | 250 | 50 | 66 | 25 | 14 | 50 | 66 | 28 | - | - |
GN 333-28-200-B-ES | 200 | 50 | 66 | 25 | 14 | 50 | 66 | 28 | - | - |
GN 333-28-200-B-EL | 200 | 50 | 66 | 25 | 14 | 50 | 66 | 28 | - | - |
GN 333-28-200-B-SW | 200 | 50 | 66 | 25 | 14 | 50 | 66 | 28 | - | - |
GN 333-30-1000-A-ES | 1000 | 51 | 68 | 27 | 17 | 51 | 68 | 30 | M8 | 15 |
GN 333-30-1000-A-EL | 1000 | 51 | 68 | 27 | 17 | 51 | 68 | 30 | M8 | 15 |
GN 333-30-1000-A-SW | 1000 | 51 | 68 | 27 | 17 | 51 | 68 | 30 | M8 | 15 |
GN 333-30-600-A-ES | 600 | 51 | 68 | 27 | 17 | 51 | 68 | 30 | M8 | 15 |
GN 333-30-600-A-EL | 600 | 51 | 68 | 27 | 17 | 51 | 68 | 30 | M8 | 15 |
GN 333-30-600-A-SW | 600 | 51 | 68 | 27 | 17 | 51 | 68 | 30 | M8 | 15 |
GN 333-30-500-A-ES | 500 | 51 | 68 | 27 | 17 | 51 | 68 | 30 | M8 | 15 |
GN 333-30-500-A-EL | 500 | 51 | 68 | 27 | 17 | 51 | 68 | 30 | M8 | 15 |
GN 333-30-500-A-SW | 500 | 51 | 68 | 27 | 17 | 51 | 68 | 30 | M8 | 15 |
GN 333-30-400-A-ES | 400 | 51 | 68 | 27 | 17 | 51 | 68 | 30 | M8 | 15 |
GN 333-30-400-A-EL | 400 | 51 | 68 | 27 | 17 | 51 | 68 | 30 | M8 | 15 |
GN 333-30-400-A-SW | 400 | 51 | 68 | 27 | 17 | 51 | 68 | 30 | M8 | 15 |
GN 333-30-350-A-ES | 350 | 51 | 68 | 27 | 17 | 51 | 68 | 30 | M8 | 15 |
GN 333-30-350-A-EL | 350 | 51 | 68 | 27 | 17 | 51 | 68 | 30 | M8 | 15 |
GN 333-30-350-A-SW | 350 | 51 | 68 | 27 | 17 | 51 | 68 | 30 | M8 | 15 |
GN 333-30-300-A-ES | 300 | 51 | 68 | 27 | 17 | 51 | 68 | 30 | M8 | 15 |
GN 333-30-300-A-EL | 300 | 51 | 68 | 27 | 17 | 51 | 68 | 30 | M8 | 15 |
GN 333-30-300-A-SW | 300 | 51 | 68 | 27 | 17 | 51 | 68 | 30 | M8 | 15 |
GN 333-30-200-A-ES | 200 | 51 | 68 | 27 | 17 | 51 | 68 | 30 | M8 | 15 |
