Koła ręczne dwuramienne GN 324-A
Materiał
Aluminiowy powlekany warstwą czarnej żywicy epoksydowej.
Montaż
- Wykonanie B: piasta z otworem rozwiercanym standardowo w tolerancji H7.
- Wykonanie K: piasta z otworem rozwiercanym standardowo w tolerancji H7 z rowkiem wpustowym wg DIN 6885/1 w tolerancji P9.
W celu zamontowania GN 324-A na wałkach patrz Dane Techniczne.
Akcesoria na życzenie
Podkładka ustalająca w kierunku osiowym GN 184.

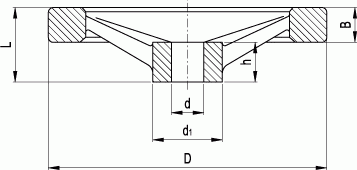

Dane techniczne
Odchyłki bicia promieniowego i osiowego poniżej 0.4.
| Produkt | d%1% [mm] | d%2%H7 | d%3% [mm] | b [mm] | l%1% [mm] | l%2% [mm] |
 | 125 | 12 | 31 | 15 | 18 | 33 |
 | 125 | 12 | 31 | 15 | 18 | 33 |
 | 140 | 14 | 36 | 16.5 | 19 | 36 |
 | 140 | 14 | 36 | 16.5 | 19 | 36 |
 | 160 | 14 | 36 | 18 | 20 | 39 |
 | 160 | 14 | 36 | 18 | 20 | 39 |
 | 200 | 18 | 42 | 20.5 | 24 | 45 |
 | 200 | 18 | 42 | 20.5 | 24 | 45 |
 | 250 | 22 | 48 | 23 | 28 | 51 |
 | 250 | 22 | 48 | 23 | 28 | 51 |
 | 125 | 14 | 31 | 15 | 18 | 33 |
 | 125 | 14 | 31 | 15 | 18 | 33 |
 | 140 | 16 | 36 | 16.5 | 19 | 36 |
 | 140 | 16 | 36 | 16.5 | 19 | 36 |
 | 160 | 16 | 36 | 18 | 20 | 39 |
 | 160 | 16 | 36 | 18 | 20 | 39 |
 | 200 | 20 | 42 | 20.5 | 24 | 45 |
 | 200 | 20 | 42 | 20.5 | 24 | 45 |
 | 250 | 26 | 48 | 23 | 28 | 51 |
 | 250 | 26 | 48 | 23 | 28 | 51 |
