Koła ręczne dwuramienne z rękojeścią na obrzeżu GN 322-R

4.7272727272727 1 1 1 1 1 1 1 1 1 1 Ocena 4.73 (11 głosów)
Koła ręczne dwuramienne z rękojeścią na obrzeżu GN 322-R

Materiał

Aluminiowy, wieniec toczony i polerowany, pozostałe powierzchnie piaskowane na mat.

Montaż

- Wykonanie B: otwór rozwiercony w tolerancji H7.
- Wykonanie K: otwór rozwiercony w tolerancji H7 z rowkiem wpustowym DIN 6885/1 w tolerancji P9.
W celu zamontowania GN 322-R na wałkach patrz Dane Techniczne.

Rękojeść obrotowa

Typ GN 798 z technopolimeru na bazie poliamidu (PA), kolor czarny, wykończony na mat. Odporny na rozpuszczalniki, oleje, smary i inne czynniki chemiczne. Specjalna konstrukcja o dwóch stopniach grubości zapewnia palcom bezpieczny i wygodniejszy chwyt, jednocześnie zabezpieczając dłoń przed ześlizgnięciem się.

Pozostałe dostępne wykonania standardowe

GN 322-R z zamontowanym zestawem sprzęgłowym GN 000.4 lub GN 000.5.

Akcesoria na życzenie

Podkładka ustalająca w kierunku osiowym GN 184.

Dane Techniczne

Odchyłki bicia promieniowego i osiowego poniżej 0.4.

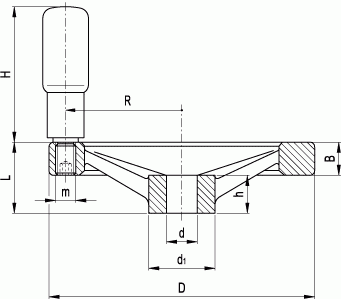

Koła ręczne dwuramienne z rękojeścią na obrzeżu GN 322-R - rysunek techniczny
ProduktD [mm]L [mm]B [mm]d%1% [mm]Otwór d %H7%Otwór hRękojeść HRękojeść ØRękojeść m

Koło ręczne GN 322-125-B12-R
GN 322-125-B12-R
125331531121861.522M8

Koło ręczne GN 322-125-B14-R
GN 322-125-B14-R
125331531141861.522M8

Koło ręczne GN 322-125-K12-R
GN 322-125-K12-R
125331531121861.522M8

Koło ręczne GN 322-125-K14-R
GN 322-125-K14-R
125331531141861.522M8

Koło ręczne GN 322-140-B14-R
GN 322-140-B14-R
1403616.536141976.524M8

Koło ręczne GN 322-140-B16-R
GN 322-140-B16-R
1403616.536161976.524M8

Koło ręczne GN 322-140-K14-R
GN 322-140-K14-R
1403616.536141976.524M8

Koło ręczne GN 322-140-K16-R
GN 322-140-K16-R
1403616.536161976.524M8

Koło ręczne GN 322-160-B14-R
GN 322-160-B14-R
160391836142076.524M10

Koło ręczne GN 322-160-B16-R
GN 322-160-B16-R
160391836162076.524M10

Koło ręczne GN 322-160-K14-R
GN 322-160-K14-R
160391836142076.524M10

Koło ręczne GN 322-160-K16-R
GN 322-160-K16-R
160391836162076.524M10

Koło ręczne GN 322-200-B18-R
GN 322-200-B18-R
2004520.542182486.525M10

Koło ręczne GN 322-200-B20-R
GN 322-200-B20-R
2004520.542202486.525M10

Koło ręczne GN 322-200-K18-R
GN 322-200-K18-R
2004520.542182486.525M10

Koło ręczne GN 322-200-K20-R
GN 322-200-K20-R
2004520.542202486.525M10

Koło ręczne GN 322-250-B22-R
GN 322-250-B22-R
250512348222886.525M10

Koło ręczne GN 322-250-B26-R
GN 322-250-B26-R
250512348262886.525M10

Koło ręczne GN 322-250-K22-R
GN 322-250-K22-R
250512348222886.525M10

Koło ręczne GN 322-250-K26-R
GN 322-250-K26-R
250512348262886.525M10

Koło ręczne GN 322-125-B12-D
GN 322-125-B12-D
125331531121867.523M8
