Koła ręczne dwuramienne z rękojeścią składaną GN 322.3

Materiał
Aluminiowy, wieniec toczony i polerowany, pozostałe powierzchnie piaskowane na mat.
Montaż
- Wykonanie B: otwór rozwiercony w tolerancji H7.
- Wykonanie K: otwór rozwiercony w tolerancji H7 z rowkiem wpustowym DIN 6885/1 w tolerancji P9.
W celu zamontowania GN 322.3-R na wałkach patrz Dane Techniczne.
Rękojeść obrotowa składana
Typ GN 798.3 obrotowa z technopolimeru na bazie poliamidu (PA), kolor czarny, wykończony na mat. Odporny na rozpuszczalniki, oleje, smary i inne czynniki chemiczne.
Specjalna konstrukcja o dwóch stopniach grubości zapewnia palcom bezpieczny i wygodniejszy chwyt, jednocześnie zabezpieczając dłoń przed ześlizgnięciem się.
Akcesoria na życzenie
Podkładka ustalająca w kierunku osiowym GN 184.
Dane Techniczne
Odchyłki bicia promieniowego i osiowego poniżej 0.4.

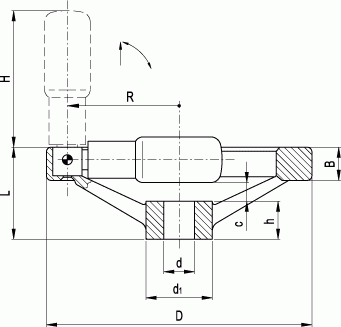

Produkt | D [mm] | L [mm] | B [mm] | d%1% [mm] | c [mm] | Otwór d %H7% | Otwór h | Rękojeść H | Rękojeść Ø | Rękojeść R | Wokonanie otworów |
GN 322.3-125-K12-R | 125 | 44 | 24.5 | 31 | 6.5 | 12 | 18 | 61.5 | 22 | 50 | z rowkiem wpustowym |
GN 322.3-140-B14-R | 140 | 45.5 | 24.5 | 36 | 6 | 14 | 19 | 76.5 | 24 | 57.5 | bez rowka wpustowego |
GN 322.3-140-K14-R | 140 | 45.5 | 24.5 | 36 | 6 | 14 | 19 | 76.5 | 24 | 57.5 | z rowkiem wpustowym |
GN 322.3-160-B16-R | 160 | 47 | 25 | 36 | 6.5 | 16 | 20 | 76.5 | 24 | 67.5 | bez rowka wpustowego |
GN 322.3-160-K14-R | 160 | 47 | 25 | 36 | 6.5 | 14 | 20 | 76.5 | 24 | 67.5 | z rowkiem wpustowym |
GN 322.3-160-K16-R | 160 | 47 | 25 | 36 | 6.5 | 16 | 20 | 76.5 | 24 | 67.5 | bez rowka wpustowego |
GN 322.3-200-B18-R | 200 | 52.5 | 25 | 42 | 7.5 | 18 | 24 | 86.5 | 25 | 84 | z rowkiem wpustowym |
GN 322.3-200-B20-R | 200 | 52.5 | 25 | 42 | 7.5 | 20 | 24 | 86.5 | 25 | 84 | bez rowka wpustowego |
GN 322.3-200-K18-R | 200 | 52.5 | 25 | 42 | 7.5 | 18 | 24 | 86.5 | 25 | 84 | z rowkiem wpustowym |
GN 322.3-200-K20-R | 200 | 52.5 | 25 | 42 | 7.5 | 20 | 24 | 86.5 | 25 | 84 | z rowkiem wpustowym |
GN 322.3-250-B22-R | 250 | 61 | 26.5 | 48 | 12 | 22 | 28 | 86.5 | 25 | 111 | bez rowka wpustowego |
GN 322.3-250-K22-R | 250 | 61 | 26.5 | 48 | 12 | 22 | 28 | 86.5 | 25 | 111 | z rowkiem wpustowym |
GN 322.3-125-B12-R | 125 | 44 | 24.5 | 31 | 6.5 | 12 | 18 | 22 | - |
