Koła ręczne wieloramienne tłoczone GN 227
Materiał
Stal tłoczona, powlekana warstwą żywicy epoksydowej.
Kolor
RAL 9005 czarny (typ SW), RAL 3000 czerwony (typ RT), niepowleczony (typ RH).
Montaż
Piasta wzmocniona z otworem kwadratowym.
Właściwości i zastosowanie
Koła ręczne GN 227 wykonane są w specjalnym procesie z jednego niespawanego kawałka blachy, gwarantującego wzmocnienie piasty. Zostały one skonstruowane specjalnie z przeznaczeniem dla armatury przemysłowej i są odporne na wysokie temperatury oraz ogień. Stożkowy otwór kwadratowy pozwala na łatwe i pewne mocowanie na trzpieniu. Mniejsze średnice - patrz: VCRT pokrętła z technopolimeru.

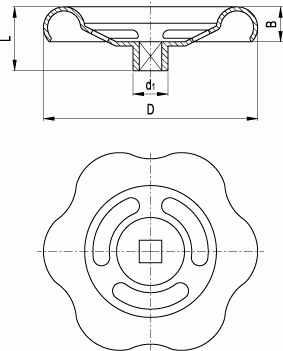

| Produkt | Główne wymiary | Otwór | Ilość ramion | Kolor | |||||||
| D | L | B | d1 | s0 | s1 -0.1 | s2 -0.1 | h ±0.5 | h1 -1 | |||
 GN 227-50-V6-SW | 50 | 15.5 | 8 | 10 | V6 | 5.8 | 6.15 | 9 | 8 | 3 | czarny |
GN 227-50-V6-RT | 50 | 15.5 | 8 | 10 | V6 | 5.8 | 6.15 | 9 | 8 | 3 | czerwony |
GN 227-50-V6-RH | 50 | 15.5 | 8 | 10 | V6 | 5.8 | 6.15 | 9 | 8 | 3 | niepowleczony |
GN 227-50-V7-SW | 50 | 15.5 | 8 | 10 | V7 | 6.8 | 7.15 | 9 | 8 | 3 | czarny |
GN 227-50-V7-RT | 50 | 15.5 | 8 | 10 | V7 | 6.8 | 7.15 | 9 | 8 | 3 | czerwony |
GN 227-50-V7-RH | 50 | 15.5 | 8 | 10 | V7 | 6.8 | 7.15 | 9 | 8 | 3 | niepowleczony |
GN 227-60-V6-SW | 60 | 16.5 | 10 | 10 | V6 | 5.8 | 6.15 | 9 | 8 | 3 | czarny |
GN 227-60-V6-RT | 60 | 16.5 | 10 | 10 | V6 | 5.8 | 6.15 | 9 | 8 | 3 | czerwony |
GN 227-60-V6-RH | 60 | 16.5 | 10 | 10 | V6 | 5.8 | 6.15 | 9 | 8 | 3 | niepowleczony |
GN 227-60-V7-SW | 60 | 17.5 | 10 | 10 | V7 | 6.8 | 7.15 | 10 | 9 | 3 | czarny |
GN 227-60-V7-RT | 60 | 17.5 | 10 | 10 | V7 | 6.8 | 7.15 | 10 | 9 | 3 | czerwony |
GN 227-60-V7-RH | 60 | 17.5 | 10 | 10 | V7 | 6.8 | 7.15 | 10 | 9 | 3 | niepowleczony |
GN 227-70-V7-SW | 70 | 19 | 11 | 11 | V7 | 6.8 | 7.15 | 10 | 9 | 3 | czarny |
GN 227-70-V7-RT | 70 | 19 | 11 | 11 | V7 | 6.8 | 7.15 | 10 | 9 | 3 | czerwony |
GN 227-70-V7-RH | 70 | 19 | 11 | 11 | V7 | 6.8 | 7.15 | 10 | 9 | 3 | niepowleczony |
GN 227-70-V8-SW | 70 | 19 | 11 | 11 | V8 | 7.8 | 8.15 | 10 | 9 | 3 | czarny |
GN 227-70-V8-RT | 70 | 19 | 11 | 11 | V8 | 7.8 | 8.15 | 10 | 9 | 3 | czerwony |
GN 227-70-V8-RH | 70 | 19 | 11 | 11 | V8 | 7.8 | 8.15 | 10 | 9 | 3 | niepowleczony |
GN 227-80-V8-SW | 80 | 20 | 12 | 14 | V8 | 7.8 | 8.15 | 11 | 10 | 3 | czarny |
GN 227-80-V8-RT | 80 | 20 | 12 | 14 | V8 | 7.8 | 8.15 | 11 | 10 | 3 | czerwony |
GN 227-80-V8-RH | 80 | 20 | 12 | 14 | V8 | 7.8 | 8.15 | 11 | 10 | 3 | niepowleczony |
GN 227-80-V9-SW | 80 | 20 | 12 | 14 | V9 | 9 | 9.15 | 12 | 11 | 3 | czarny |
GN 227-80-V9-RT | 80 | 20 | 12 | 14 | V9 | 9 | 9.15 | 12 | 11 | 3 | czerwony |
GN 227-80-V9-RH | 80 | 20 | 12 | 14 | V9 | 9 | 9.15 | 12 | 11 | 3 | niepowleczony |
GN 227-90-V9-SW | 90 | 24 | 14 | 14 | V9 | 8.8 | 9.15 | 12 | 11 | 3 | czarny |
GN 227-90-V9-RT | 90 | 24 | 14 | 14 | V9 | 8.8 | 9.15 | 12 | 11 | 3 | czerwony |
GN 227-90-V9-RH | 90 | 24 | 14 | 14 | V9 | 8.8 | 9.15 | 12 | 11 | 3 | niepowleczony |
GN 227-100-V9-SW | 100 | 24 | 18 | 15 | V9 | 9 | 9.2 | 13 | 12 | 4 | czarny |
GN 227-100-V9-RT | 100 | 24 | 18 | 15 | V9 | 9 | 9.2 | 13 | 12 | 4 | czerwony |
GN 227-100-V9-RH | 100 | 24 | 18 | 15 | V9 | 9 | 9.2 | 13 | 12 | 4 | niepowleczony |
GN 227-100-V10-SW | 100 | 24 | 18 | 15 | V10 | 9.8 | 10.2 | 13 | 12 | 4 | czarny |
GN 227-100-V10-RT | 100 | 24 | 18 | 15 | V10 | 9.8 | 10.2 | 13 | 12 | 4 | czerwony |
GN 227-100-V10-RH | 100 | 24 | 18 | 15 | V10 | 9.8 | 10.2 | 13 | 12 | 4 | niepowleczony |
GN 227-120-V11-SW | 120 | 31 | 16 | 17 | V11 | 11 | 11.2 | 14 | 13 | 4 | czarny |
GN 227-120-V11-RT | 120 | 31 | 16 | 17 | V11 | 11 | 11.2 | 14 | 13 | 4 | czerwony |
GN 227-120-V11-RH | 120 | 31 | 16 | 17 | V11 | 11 | 11.2 | 14 | 13 | 4 | niepowleczony |
GN 227-120-V12-SW | 120 | 32.5 | 16 | 17 | V12 | 12 | 12.25 | 16 | 14 | 4 | czarny |
GN 227-120-V12-RT | 120 | 32.5 | 16 | 17 | V12 | 12 | 12.25 | 16 | 14 | 4 | czerwony |
GN 227-120-V12-RH | 120 | 32.5 | 16 | 17 | V12 | 12 | 12.25 | 16 | 14 | 4 | niepowleczony |
GN 227-140-V12-SW | 140 | 32.5 | 19 | 17 | V12 | 12 | 12.25 | 16 | 14 | 4 | czarny |
GN 227-140-V12-RT | 140 | 32.5 | 19 | 17 | V12 | 12 | 12.25 | 16 | 14 | 4 | czerwony |
GN 227-140-V12-RH | 140 | 32.5 | 19 | 17 | V12 | 12 | 12.25 | 16 | 14 | 4 | niepowleczony |
GN 227-160-V14-SW | 160 | 37 | 21 | 19 | V14 | 14 | 14.25 | 20 | 18 | 4 | czarny |
GN 227-160-V14-RT | 160 | 37 | 21 | 19 | V14 | 14 | 14.25 | 20 | 18 | 4 | czerwony |
GN 227-160-V14-RH | 160 | 37 | 21 | 19 | V14 | 14 | 14.25 | 20 | 18 | 4 | niepowleczony |
