Koła ręczne, pełne, bezpieczne GN 322.4-A
![Koła ręczne, pełne, bezpieczne GN 322.4-A](/images/kategoria_ikony/mechanika/elementy_napedowe/gn3224a.gif)
Wykonania
- Typ A: bez rękojeści
- Typ D: ze stalową rękojeścią obrotową
- Wersja ZI: zasprzęglanie poprzez odciągnięcie
- Wersja DR: zasprzęglanie przez pchnięcie
- Kod
- Aluminium
- Piasta obrabiana
- Wieniec toczony
- Odchyłki bicia promieniowego i osiowego < 0.4
Korpus
- koła Wieniec polerowany na połysk
- Pozostałe powierzchnie piaskowane na mat
- Rękojeść obrotowa GN 598
- Steel, plastic coated, black, matt
- Informacje
- Instrukcja użytkowania kół ręcznych, pełnych, bezpiecznych
- Instrukcje obsługi dla kół ręcznych, bezpiecznych
- Możliwe jest zastosowanie także innych zestawów sprzęgłowych.
- Dane techniczne
- Rowek wpustowy zgodnie z DIN 6885
- ISO-Podstawowe tolerancje

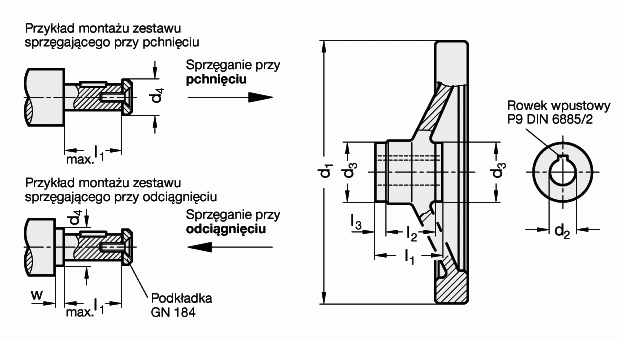

![Koła ręczne, pełne, bezpieczne GN 322.4-A - rysunek techniczny](https://www.ebmia.pl/c/6485_technical_drawing-tech_draw/kola-reczne-bezpieczne-gn-3224-bez-rekojesci.jpg)
Produkt | d%1% | d%2%H7 | d%3% | d%4%maks. | l%1%maks. | l%2% | l3 | W min. |
GN322.4-125-K12-A-ZI | 125 | K 12 | 28 | 17 | 28.5 | 18 | 5 | - |
GN322.4-125-K12-A-DR | 125 | K 12 | 28 | 17 | 28.5 | 18 | 5 | 4 |
GN322.4-140-K12-A-ZI | 140 | K 12 | 28 | 17 | 28.5 | 19 | 5 | - |
GN322.4-140-K12-A-DR | 140 | K 12 | 28 | 17 | 28.5 | 19 | 5 | 4 |
GN322.4-140-K14-A-ZI | 140 | K 14 | 32 | 21 | 32.5 | 19 | 6 | - |
GN322.4-140-K14-A-DR | 140 | K 14 | 32 | 21 | 32.5 | 19 | 6 | 4 |
GN322.4-140-K16-A-ZI | 140 | K 16 | 32 | 21 | 32.5 | 19 | 6 | - |
GN322.4-140-K16-A-DR | 140 | K 16 | 32 | 21 | 32.5 | 19 | 6 | 4 |
GN322.4-160-K14-A-ZI | 160 | K 14 | 32 | 21 | 32.5 | 20 | 6 | - |
GN322.4-160-K14-A-DR | 160 | K 14 | 32 | 21 | 32.5 | 20 | 6 | 4 |
GN322.4-160-K16-A-ZI | 160 | K 16 | 32 | 21 | 32.5 | 20 | 6 | - |
GN322.4-160-K16-A-DR | 160 | K 16 | 32 | 21 | 32.5 | 20 | 6 | 4 |
GN322.4-200-K18-A-ZI | 200 | K 18 | 38 | 26 | 36.5 | 24 | 6 | - |
GN322.4-200-K18-A-DR | 200 | K 18 | 38 | 26 | 36.5 | 24 | 6 | 4 |
GN322.4-200-K20-A-ZI | 200 | K 20 | 38 | 26 | 36.5 | 24 | 6 | - |
GN322.4-200-K20-A-DR | 200 | K 20 | 38 | 26 | 36.5 | 24 | 6 | 4 |
GN322.4-250-K22-A-ZI | 250 | K 22 | 45 | 30 | 47.5 | 28 | 12 | - |
GN322.4-250-K22-A-DR | 250 | K 22 | 45 | 30 | 47.5 | 28 | 12 | 4 |
