Koła ręczne dwuramienne GN 322-A

4.7142857142857 1 1 1 1 1 1 1 1 1 1 Ocena 4.71 (14 głosów)
Koła ręczne dwuramienne GN 322-A

Materiał

Aluminiowy, wieniec toczony i polerowany, pozostałe powierzchnie piaskowane na mat.

Montaż

- Wykonanie B: otwór rozwiercony w tolerancji H7
- Wykonanie K: otwór rozwiercony w tolerancji H7 z rowkiem wpustowym DIN 6885/1 w tolerancji P9.
W celu zamontowania GN 322-A na wałkach patrz Dane Techniczne.

Pozostałe dostępne wykonania standardowe

GN 322-A z zamontowanym zestawem sprzęgłowym GN 000.4 lub GN 000.5.

Akcesoria na życzenie

Podkładka ustalająca w kierunku osiowym GN 184.

Dane Techniczne

Odchyłki bicia promieniowego i osiowego poniżej 0.4.

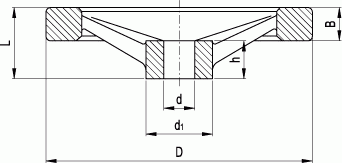

Koła ręczne dwuramienne GN 322-A - rysunek techniczny
ProduktD [mm]L [mm]B [mm]d%1% [mm]Otwór d %H7%Otwór hWaga g

Koło ręczne GN 322-125-B12-A
GN 322-125-B12-A
1253315311218311

Koło ręczne GN 322-125-B14-A
GN 322-125-B14-A
1253315311418308

Koło ręczne GN 322-125-K12-A
GN 322-125-K12-A
1253315311218306

Koło ręczne GN 322-125-K14-A
GN 322-125-K14-A
1253315311418309

Koło ręczne GN 322-140-B14-A
GN 322-140-B14-A
1403616.5361419411

Koło ręczne GN 322-140-B16-A
GN 322-140-B16-A
1403616.5361619394

Koło ręczne GN 322-140-K14-A
GN 322-140-K14-A
1403616.5361419409

Koło ręczne GN 322-140-K16-A
GN 322-140-K16-A
1403616.5361619392

Koło ręczne GN 322-160-B14-A
GN 322-160-B14-A
1603918361420539

Koło ręczne GN 322-160-B16-A
GN 322-160-B16-A
1603918361620530

Koło ręczne GN 322-160-K14-A
GN 322-160-K14-A
1603918361420536

Koło ręczne GN 322-160-K16-A
GN 322-160-K16-A
1603918361620527

Koło ręczne GN 322-200-B18-A
GN 322-200-B18-A
2004520.5421824892

Koło ręczne GN 322-200-B20-A
GN 322-200-B20-A
2004520.5422024885

Koło ręczne GN 322-200-K18-A
GN 322-200-K18-A
2004520.5421824881

Koło ręczne GN 322-200-K20-A
GN 322-200-K20-A
2004520.5422024888

Koło ręczne GN 322-250-B22-A
GN 322-250-B22-A
25051234822281478

Koło ręczne GN 322-250-B26-A
GN 322-250-B26-A
25051234826281454

Koło ręczne GN 322-250-K22-A
GN 322-250-K22-A
25051234822281473

Koło ręczne GN 322-250-K26-A
GN 322-250-K26-A
25051234826281449
