Koła ręczne pełne z rękojeścią na obrzeżu GN 323-R

4.9 1 1 1 1 1 1 1 1 1 1 Ocena 4.90 (10 głosów)
Koła ręczne pełne z rękojeścią na obrzeżu GN 323-R

Materiał

Aluminiowy powlekany warstwą czarnej żywicy epoksydowej, wieniec toczony.

Montaż

- Wykonanie B: piasta z otworem rozwierconym w tolerancji H7.
- Wykonanie K: piasta z otworem rozwierconym w tolerancji H7 z rowkiem wpustowym DIN 6885/1 w tolerancji P9.
W celu zamontowania GN 323-R na wałkach patrz Dane Techniczne.

Rękojeść obrotowa

Typ GN 798 technopolimer na bazie poliamidu (PA), kolor czarny, wykończony na mat. Odporny na rozpuszczalniki, oleje, smary i inne czynniki chemiczne. Specjalna konstrukcja o dwóch stopniach grubości zapewnia palcom bezpieczny i wygodniejszy chwyt, jednocześnie zabezpieczając dłoń przed ześlizgnięciem się.

Pozostałe dostępne wykonania standardowe

GN 323-R z zamontowanym zestawem sprzęgłowym GN 000.4 lub GN 000.5.

Akcesoria na życzenie

Podkładka ustalająca w kierunku osiowym GN 184.

Dane Techniczne

Odchyłki bicia promieniowego i osiowego poniżej 0.4.

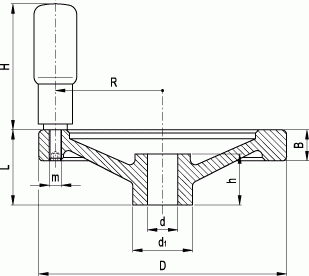

Koła ręczne pełne z rękojeścią na obrzeżu GN 323-R - rysunek techniczny
Produkt Główne wymiary Otwór Rękojeść Wykonania otworów
D L B d1 d H7 h H Ø m R

Koło ręczne pełne z rękojeścią na obrzeżu GN 323-80-B10-R

GN 323-80-B10-R
8026132610164416M633.5bez rowka wpustowego

Koło ręczne pełne z rękojeścią na obrzeżu GN 323-80-B12-R

GN 323-80-B12-R
8026132612164416M633.5bez rowka wpustowego

Koło ręczne pełne z rękojeścią na obrzeżu GN 323-80-K10-R

GN 323-80-K10-R
8026132610164416M633.5z rowkiem wpustowym

Koło ręczne pełne z rękojeścią na obrzeżu GN 323-80-K12-R

GN 323-80-K12-R
8026132612164416M633.5z rowkiem wpustowym

Koło ręczne pełne z rękojeścią na obrzeżu GN 323-100-B10-R

GN 323-100-B10-R
100301428101758.518M642.5bez rowka wpustowego

Koło ręczne pełne z rękojeścią na obrzeżu GN 323-100-B12-R

GN 323-100-B12-R
100301428121758.518M642.5bez rowka wpustowego

Koło ręczne pełne z rękojeścią na obrzeżu GN 323-100-K10-R

GN 323-100-K10-R
100301428101758.518M642.5z rowkiem wpustowym

Koło ręczne pełne z rękojeścią na obrzeżu GN 323-100-K12-R

GN 323-100-K12-R
100301428121758.518M642.5z rowkiem wpustowym

Koło ręczne pełne z rękojeścią na obrzeżu GN 323-125-B12-R

GN 323-125-B12-R
125331531121861.522M854bez rowka wpustowego

Koło ręczne pełne z rękojeścią na obrzeżu GN 323-125-B14-R

GN 323-125-B14-R
125331531141861.522M854bez rowka wpustowego

Koło ręczne pełne z rękojeścią na obrzeżu GN 323-125-K12-R

GN 323-125-K12-R
125331531121861.522M854z rowkiem wpustowym

Koło ręczne pełne z rękojeścią na obrzeżu GN 323-125-K14-R

GN 323-125-K14-R
125331531141861.522M854z rowkiem wpustowym

Koło ręczne pełne z rękojeścią na obrzeżu GN 323-140-B14-R

GN 323-140-B14-R
1403616.536141976.524M861bez rowka wpustowego

Koło ręczne pełne z rękojeścią na obrzeżu GN 323-140-B16-R

GN 323-140-B16-R
1403616.536161976.524M861bez rowka wpustowego

Koło ręczne pełne z rękojeścią na obrzeżu GN 323-140-K14-R

GN 323-140-K14-R
1403616.536141976.524M861z rowkiem wpustowym

Koło ręczne pełne z rękojeścią na obrzeżu GN 323-140-K16-R

GN 323-140-K16-R
1403616.536161976.524M861z rowkiem wpustowym

Koło ręczne pełne z rękojeścią na obrzeżu GN 323-160-B14-R

GN 323-160-B14-R
160391836142076.524M1071bez rowka wpustowego

Koło ręczne pełne z rękojeścią na obrzeżu GN 323-160-B16-R

GN 323-160-B16-R
160391836162076.524M1071bez rowka wpustowego

Koło ręczne pełne z rękojeścią na obrzeżu GN 323-160-K14-R

GN 323-160-K14-R
160391836142076.524M1071z rowkiem wpustowym

Koło ręczne pełne z rękojeścią na obrzeżu GN 323-160-K16-R

GN 323-160-K16-R
160391836162076.524M1071z rowkiem wpustowym

Koło ręczne pełne z rękojeścią na obrzeżu GN 323-200-B18-R

GN 323-200-B18-R
2004520.542182486.525M1089bez rowka wpustowego

Koło ręczne pełne z rękojeścią na obrzeżu GN 323-200-B20-R

GN 323-200-B20-R
2004520.542202486.525M1089bez rowka wpustowego

Koło ręczne pełne z rękojeścią na obrzeżu GN 323-200-K18-R

GN 323-200-K18-R
2004520.542182486.525M1089z rowkiem wpustowym

Koło ręczne pełne z rękojeścią na obrzeżu GN 323-200-K20-R

GN 323-200-K20-R
2004520.542202486.525M1089z rowkiem wpustowym

Koło ręczne pełne z rękojeścią na obrzeżu GN 323-250-B22-R

GN 323-250-B22-R
250512348222886.525M10113bez rowka wpustowego

Koło ręczne pełne z rękojeścią na obrzeżu GN 323-250-K22-R

GN 323-250-K22-R
250512348222886.525M10113bez rowka wpustowego
