Koła ręczne pełne bezpieczne z rękojeścią na obrzeżu GN 321.4-D
Materiał
Aluminiowy, piaskowany, powierzchnia matowa, wieniec toczony i polerowany.
Rękojeść obrotowa
Typ GN 598 ze stali powlekanej warstwą czarnej żywicy epoksydowej.

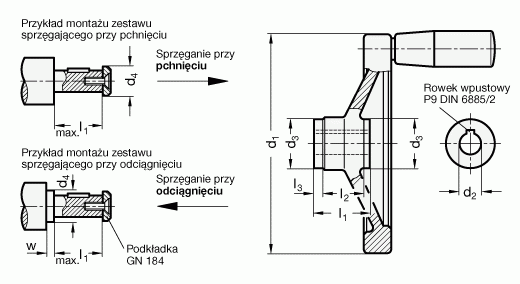

Montaż
Piasta z rowkiem wpustowym DIN 6885/2 w tolerancji P9.
Zestaw sprzęgłowy z łożyskiem slizgowym GN 000.4.
- Wykonanie DR: sprzęganie przy pchnięciu.
- Wykonanie ZI: sprzęganie przy odciągnięciu.
Akcesoria na życzenie
Podkładka ustalająca w kierunku osiowym GN 184.
Dane Techniczne
Odchyłki bicia promieniowego i osiowego poniżej 0.4.
| Produkt | d%1% | d%2%H7 | d%3% | d%4%maks. | l%1%maks. | l%2% | l3 | r | W min. |
 | 125 | K 12 | 28 | 17 | 28.5 | 18 | 5 | 54 | 4 |
 | 125 | K 12 | 28 | 17 | 28.5 | 18 | 5 | 54 | - |
 | 140 | K 12 | 28 | 17 | 28.5 | 19 | 5 | 61 | 4 |
 | 140 | K 12 | 28 | 17 | 28.5 | 19 | 5 | 61 | - |
 | 140 | K 14 | 32 | 21 | 32.5 | 19 | 6 | 61 | 4 |
 | 140 | K 14 | 32 | 21 | 32.5 | 19 | 6 | 61 | - |
 | 140 | K 16 | 32 | 21 | 32.5 | 19 | 6 | 61 | 4 |
 | 140 | K 16 | 32 | 21 | 32.5 | 19 | 6 | 61 | - |
 | 160 | K 14 | 32 | 21 | 32.5 | 20 | 6 | 71 | 4 |
 | 160 | K 14 | 32 | 21 | 32.5 | 20 | 6 | 71 | - |
 | 160 | K 16 | 32 | 21 | 32.5 | 20 | 6 | 71 | 4 |
 | 160 | K 16 | 32 | 21 | 32.5 | 20 | 6 | 71 | - |
 | 200 | K 18 | 38 | 26 | 36.5 | 24 | 6 | 89 | 4 |
 | 200 | K 18 | 38 | 26 | 36.5 | 24 | 6 | 89 | - |
 | 200 | K 20 | 38 | 26 | 36.5 | 24 | 6 | 89 | 4 |
 | 200 | K 20 | 38 | 26 | 36.5 | 24 | 6 | 89 | - |
 | 250 | K 22 | 45 | 30 | 47.5 | 28 | 12 | 113 | 4 |
 | 250 | K 22 | 45 | 30 | 47.5 | 28 | 12 | 113 | - |
