Zestaw sprzęgłowy z łożyskiem igiełkowym
![Zestaw sprzęgłowy z łożyskiem igiełkowym](/images/kategoria_ikony/mechanika/zestaw-sprzeglowy-igielki.jpg)
Materiał
Stal, powierzchnie robocze hartowane i szlifowane.
Montaż na wałku
Piasta ze stali hartowanej z otworem w standardowej tolerancji H7 i rowkiem wpustowymDIN 6885/2 w tolerancji P9.
Właściwości i zastosowania
Zestawy sprzęgłowe GN 000.5 zostały zaprojektowane dla ręcznych napędów śrub pociągowych (koła, korby) jako układy bezpieczeństwa. Koło ręczne z zestawem sprzęgłowym w pozycji spoczynku jest wysprzęglone co zabezpiecza je przed obracaniem w trakcie mechanicznego napędu śruby. Typowym zastosowaniem zestawów sprzęgłowych są układy posuwu obrabiarek, gdzie zgrubny nastaw realizowany jest mechanicznie a precyzyjne doregulowanie ręcznie. Dwa łożyska igiełkowe zapewniają płynną współpracę kółka z wałem. Załączenie napędu odbywa się poprzez zasprzęglenie dwóch elementów zębatych (wielokarbów) wewnątrz zestawu sprzęgłowego. Po puszczeniu koła następuje automatyczne wysprzęglenie.
Zestawy sprzęgłowe z łożyskowaniem igiełkowym zalecane są szczególnie do układów z dużymi prędkościami obrotowymi wałów.
Instrukcja montażu w kole ręcznym
- Wykonać w piaście koła otwór w tolerancji H7 i rowek wpustowy
- odkręcić nakrętkę mocującą zestawu sprzęgłowego
- umieścić dostarczony wpust w rowku tulei
- wsunąć zestaw w otwór w piaście i zabezpieczyć nakrętką

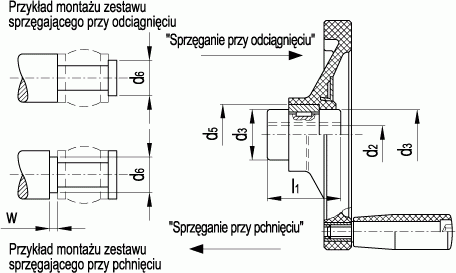

Zależnie od kierunku zamontowania zestawu sprzęgłowego uzyskujemy układ zasprzęglający poprzez pchnięcie bądź odciągnięcie.

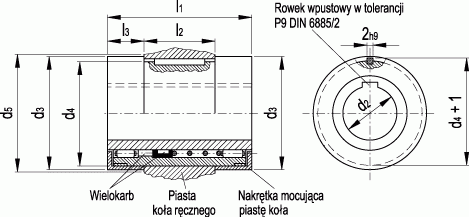

![Zestaw sprzęgłowy z łożyskiem igiełkowym - rysunek techniczny](https://www.ebmia.pl/c/3394_technical_drawing-tech_draw/zestawy-sprzeglowe-gn-0005-do-rozwiazan-bezpiecznych-lozyskowanie-igielkowe.jpg)
Produkt | d%2%H7 | d%3% | d%4%maks. | d5 | l1 | l3 | t | W min. |
GN 000.5-4-K22 | K 22 | 46 | 30 | 46 | 54 | 13 | 42 | 4 |
GN 000.5-3-K18 | K 18 | 39 | 26 | 39 | 50 | 13 | 36 | 4 |
GN 000.5-2-K14 | K 14 | 33 | 21 | 33 | 48 | 14 | 30 | 4 |
GN 000.5-1-K12 | K 12 | 29 | 17 | 29 | 42 | 12 | 26 | 4 |
