Koła ręczne pełne z rękojeścią obrotową na obrzeżu GN 923-R
Materiał
Ciśnieniowy odlew aluminiowy, piasta obrabiana, wieniec toczony.
Kolor
- Wersja SW: powłoka z żywicy epoksydowej, kolor czarny RAL 9005.
- Wersja SR: powłoka z żywicy epoksydowej, kolor srebrny RAL 9006.
Montaż
- Wersja B: piasta z otworem w tolerancji H7.
- Wersja K: piasta z otworem w tolerancji H7 z rowkiem wpustowym zgodnie z DIN 6885/1 w tolerancji P9. Do mocowania koła GN 923 na wałku za pomocą wkrętu patrz Dane Techniczne
Zaślepka z tworzywa
Technopolimer na bazie poliamidu (PA), kolor jasno-szary, mocowanie na wcisk.
Rękojeść obrotowa
Typ GN 798 z Technopolimeru na bazie poliamidu (PA), kolor czarny, wykończony na mat. Odporny na rozpuszczalniki, oleje, smary i inne czynniki chemiczne. Dzięki specjalnej konstrukcji o dwóch stopniach grubości rękojeść ta zapewnia palcom bezpieczny i wygodniejszy chwyt, jednocześnie zabezpieczając dłoń przed ześlizgnięciem się.
Akcesoria na życzenie
Podkładka ustalająca w kierunku osiowym GN 184.
Dane Techniczne
Odchyłki bicia promieniowego i osiowego poniżej 0.4.
Produkt otrzymał nagrody:

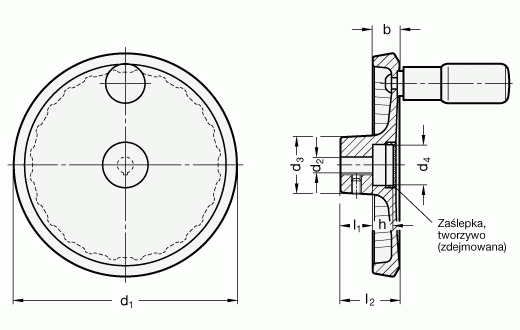

| Produkt | Główne wymiary | Otwór | Rękojeść | Sugerowana podkładka | Kolor | Wykonanie otworów | ||||||
| d1 | d3 | d4 | b | h | l2 ≈ | d2 H7 | l1 | Ø | ||||
 GN 923-80-B10-R-SW | 80 | 26 | 17 | 13 | 7 | 26 | 10 | 16 | 16 | GN 184-16 | czarny | bez rowka wpustowego |
 GN 923-80-B10-R-SR | 80 | 26 | 17 | 13 | 7 | 26 | 10 | 16 | 16 | GN 184-16 | srebrny | bez rowka wpustowego |
GN 923-80-K10-R-SW | 80 | 26 | 17 | 13 | 7 | 26 | 10 | 16 | 16 | GN 184-16 | czarny | z rowkiem wpustowym |
GN 923-80-K10-R-SR | 80 | 26 | 17 | 13 | 7 | 26 | 10 | 16 | 16 | GN 184-16 | srebrny | z rowkiem wpustowym |
GN 923-80-B12-R-SW | 80 | 26 | 17 | 13 | 7 | 26 | 12 | 16 | 16 | GN 184-16 | czarny | bez rowka wpustowego |
GN 923-80-B12-R-SR | 80 | 26 | 17 | 13 | 7 | 26 | 12 | 16 | 16 | GN 184-16 | srebrny | bez rowka wpustowego |
GN 923-80-K12-R-SW | 80 | 26 | 17 | 13 | 7 | 26 | 12 | 16 | 16 | GN 184-16 | czarny | z rowkiem wpustowym |
GN 923-80-K12-R-SR | 80 | 26 | 17 | 13 | 7 | 26 | 12 | 16 | 16 | GN 184-16 | srebrny | z rowkiem wpustowym |
GN 923-100-B10-R-SW | 100 | 28 | 22 | 14 | 9.5 | 30 | 10 | 17 | 18 | GN 184-20 | czarny | bez rowka wpustowego |
GN 923-100-B10-R-SR | 100 | 28 | 22 | 14 | 9.5 | 30 | 10 | 17 | 18 | GN 184-20 | srebrny | bez rowka wpustowego |
GN 923-100-K10-R-SW | 100 | 28 | 22 | 14 | 9.5 | 30 | 10 | 17 | 18 | GN 184-20 | czarny | z rowkiem wpustowym |
GN 923-100-K10-R-SR | 100 | 28 | 22 | 14 | 9.5 | 30 | 10 | 17 | 18 | GN 184-20 | srebrny | z rowkiem wpustowym |
GN 923-100-B12-R-SW | 100 | 28 | 22 | 14 | 9.5 | 30 | 12 | 17 | 18 | GN 184-20 | czarny | bez rowka wpustowego |
GN 923-100-B12-R-SR | 100 | 28 | 22 | 14 | 9.5 | 30 | 12 | 17 | 18 | GN 184-20 | srebrny | bez rowka wpustowego |
GN 923-100-K12-R-SW | 100 | 28 | 22 | 14 | 9.5 | 30 | 12 | 17 | 18 | GN 184-20 | czarny | z rowkiem wpustowym |
GN 923-100-K12-R-SR | 100 | 28 | 22 | 14 | 9.5 | 30 | 12 | 17 | 18 | GN 184-20 | srebrny | z rowkiem wpustowym |
GN 923-125-B12-R-SW | 125 | 31 | 22 | 15 | 11 | 33 | 12 | 18 | 22 | GN 184-20 | czarny | bez rowka wpustowego |
GN 923-125-B12-R-SR | 125 | 31 | 22 | 15 | 11 | 33 | 12 | 18 | 22 | GN 184-20 | srebrny | bez rowka wpustowego |
GN 923-125-K12-R-SW | 125 | 31 | 22 | 15 | 11 | 33 | 12 | 18 | 22 | GN 184-20 | czarny | z rowkiem wpustowym |
GN 923-125-K12-R-SR | 125 | 31 | 22 | 15 | 11 | 33 | 12 | 18 | 22 | GN 184-20 | srebrny | z rowkiem wpustowym |
GN 923-125-B14-R-SW | 125 | 31 | 22 | 15 | 11 | 33 | 14 | 18 | 22 | GN 184-20 | czarny | bez rowka wpustowego |
GN 923-125-B14-R-SR | 125 | 31 | 22 | 15 | 11 | 33 | 14 | 18 | 22 | GN 184-20 | srebrny | bez rowka wpustowego |
GN 923-125-K14-R-SW | 125 | 31 | 22 | 15 | 11 | 33 | 14 | 18 | 22 | GN 184-20 | czarny | z rowkiem wpustowym |
GN 923-125-K14-R-SR | 125 | 31 | 22 | 15 | 11 | 33 | 14 | 18 | 22 | GN 184-20 | srebrny | z rowkiem wpustowym |
GN 923-140-B14-R-SW | 140 | 36 | 28.5 | 16.5 | 13 | 36 | 14 | 19 | 24 | GN 184-25 | czarny | bez rowka wpustowego |
GN 923-140-B14-R-SR | 140 | 36 | 28.5 | 16.5 | 13 | 36 | 14 | 19 | 24 | GN 184-25 | srebrny | bez rowka wpustowego |
GN 923-140-K14-R-SW | 140 | 36 | 28.5 | 16.5 | 13 | 36 | 14 | 19 | 24 | GN 184-25 | czarny | z rowkiem wpustowym |
GN 923-140-K14-R-SR | 140 | 36 | 28.5 | 16.5 | 13 | 36 | 14 | 19 | 24 | GN 184-25 | srebrny | z rowkiem wpustowym |
GN 923-140-B16-R-SW | 140 | 36 | 28.5 | 16.5 | 13 | 36 | 16 | 19 | 24 | GN 184-25 | czarny | bez rowka wpustowego |
GN 923-140-B16-R-SR | 140 | 36 | 28.5 | 16.5 | 13 | 36 | 16 | 19 | 24 | GN 184-25 | srebrny | bez rowka wpustowego |
GN 923-140-K16-R-SW | 140 | 36 | 28.5 | 16.5 | 13 | 36 | 16 | 19 | 24 | GN 184-25 | czarny | z rowkiem wpustowym |
GN 923-140-K16-R-SR | 140 | 36 | 28.5 | 16.5 | 13 | 36 | 16 | 19 | 24 | GN 184-25 | srebrny | z rowkiem wpustowym |
GN 923-160-B14-R-SW | 160 | 36 | 28.5 | 18 | 14.5 | 39 | 14 | 20 | 24 | GN 184-25 | czarny | bez rowka wpustowego |
GN 923-160-B14-R-SR | 160 | 36 | 28.5 | 18 | 14.5 | 39 | 14 | 20 | 24 | GN 184-25 | srebrny | bez rowka wpustowego |
GN 923-160-K14-R-SW | 160 | 36 | 28.5 | 18 | 14.5 | 39 | 14 | 20 | 24 | GN 184-25 | czarny | z rowkiem wpustowym |
GN 923-160-K14-R-SR | 160 | 36 | 28.5 | 18 | 14.5 | 39 | 14 | 20 | 24 | GN 184-25 | srebrny | z rowkiem wpustowym |
GN 923-160-B16-R-SW | 160 | 36 | 28.5 | 18 | 14.5 | 39 | 16 | 20 | 24 | GN 184-25 | czarny | bez rowka wpustowego |
GN 923-160-B16-R-SR | 160 | 36 | 28.5 | 18 | 14.5 | 39 | 16 | 20 | 24 | GN 184-25 | srebrny | bez rowka wpustowego |
GN 923-160-K16-R-SW | 160 | 36 | 28.5 | 18 | 14.5 | 39 | 16 | 20 | 24 | GN 184-25 | czarny | z rowkiem wpustowym |
GN 923-160-K16-R-SR | 160 | 36 | 28.5 | 18 | 14.5 | 39 | 16 | 20 | 24 | GN 184-25 | srebrny | z rowkiem wpustowym |
GN 923-200-B18-R-SW | 200 | 42 | 36 | 20.5 | 16 | 45 | 18 | 24 | 25 | GN 184-32 | czarny | bez rowka wpustowego |
GN 923-200-B18-R-SR | 200 | 42 | 36 | 20.5 | 16 | 45 | 18 | 24 | 25 | GN 184-32 | srebrny | bez rowka wpustowego |
GN 923-200-K18-R-SW | 200 | 42 | 36 | 20.5 | 16 | 45 | 18 | 24 | 25 | GN 184-32 | czarny | z rowkiem wpustowym |
GN 923-200-K18-R-SR | 200 | 42 | 36 | 20.5 | 16 | 45 | 18 | 24 | 25 | GN 184-32 | srebrny | z rowkiem wpustowym |
GN 923-200-B20-R-SW | 200 | 42 | 36 | 20.5 | 16 | 45 | 20 | 24 | 25 | GN 184-32 | czarny | bez rowka wpustowego |
GN 923-200-B20-R-SR | 200 | 42 | 36 | 20.5 | 16 | 45 | 20 | 24 | 25 | GN 184-32 | srebrny | bez rowka wpustowego |
GN 923-200-K20-R-SW | 200 | 42 | 36 | 20.5 | 16 | 45 | 20 | 24 | 25 | GN 184-32 | czarny | z rowkiem wpustowym |
GN 923-200-K20-R-SR | 200 | 42 | 36 | 20.5 | 16 | 45 | 20 | 24 | 25 | GN 184-32 | srebrny | z rowkiem wpustowym |
