Koła ręczne pełne GN 323-A
Materiał
Aluminiowy powlekany warstwą czarnej żywicy epoksydowej, wieniec toczony.
Montaż
- Wykonanie B: piasta z otworem rozwierconym w tolerancji H7.
- Wykonanie K: piasta z otworem rozwierconym w tolerancji H7 z rowkiem wpustowym DIN 6885/1 w tolerancji P9.
W celu zamontowania GN 323-A na wałkach patrz Dane Techniczne.
Pozostałe dostępne wykonania standardowe
GN 323-A z zamontowanym zestawem sprzęgłowym GN 000.4 lub GN 000.5.
Akcesoria na życzenie
Podkładka ustalająca w kierunku osiowym GN 184.

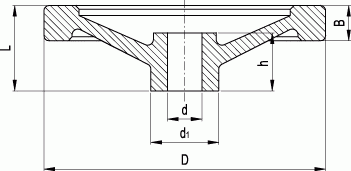

Dane Techniczne
Odchyłki bicia promieniowego i osiowego poniżej 0.4.
| Produkt | d%1% | d%2%H7 | d%3% | b | l1 |
 | 80 | 10 | 26 | 13 | 16 |
 | 80 | 12 | 26 | 13 | 16 |
 | 80 | 10 | 26 | 13 | 16 |
 | 80 | 12 | 26 | 13 | 16 |
 | 100 | 10 | 28 | 14 | 17 |
 | 100 | 12 | 28 | 14 | 17 |
 | 100 | 10 | 28 | 14 | 17 |
 | 100 | 12 | 28 | 14 | 17 |
 | 125 | 12 | 31 | 15 | 18 |
 | 125 | 14 | 31 | 15 | 18 |
 | 125 | 12 | 31 | 15 | 18 |
 | 125 | 14 | 31 | 15 | 18 |
 | 140 | 14 | 36 | 16.5 | 19 |
 | 140 | 16 | 36 | 16.5 | 19 |
 | 140 | 14 | 36 | 16.5 | 19 |
 | 140 | 16 | 36 | 16.5 | 19 |
 | 160 | 14 | 36 | 18 | 20 |
 | 160 | 16 | 36 | 18 | 20 |
 | 160 | 14 | 36 | 18 | 20 |
 | 160 | 16 | 36 | 18 | 20 |
 | 200 | 18 | 45 | 20.5 | 24 |
 | 200 | 20 | 45 | 20.5 | 24 |
 | 200 | 18 | 45 | 20.5 | 24 |
 | 200 | 20 | 45 | 20.5 | 24 |
 | 250 | 22 | 48 | 23 | 28 |
 | 250 | 22 | 48 | 23 | 28 |
 | 250 | 26 | 48 | 23 | 28 |
 | 250 | 26 | 48 | 23 | 28 |
