Koła ręczne wieloramienne GN 950.6-A
Materiał
Stal AISI 316 LHC.
- kwasoodporna.
- piasta obrabiana maszynowo.
- powierzchnia kulowana na mat.
- wieniec dodatkowo toczony i polerowany.
Piasta
- Wykonanie B: otwór w tolerancji H9.
- Wykonanie K: otwór w tolerancji H9 z rowkiem wpustowym zgodnie z DIN 6885/1 w tolerancji P9.
W celu zamontowania GN 950.6 na wałkach patrz Dane techniczne.
Akcesoria na życzenie
Podkładka ustalająca w kierunku osiowym typ GN 184.5
Właściwości i zastosowania
Wymiary kół GN 950.6 odpowiadają w dużej mierze wymiarom kół DIN 950.

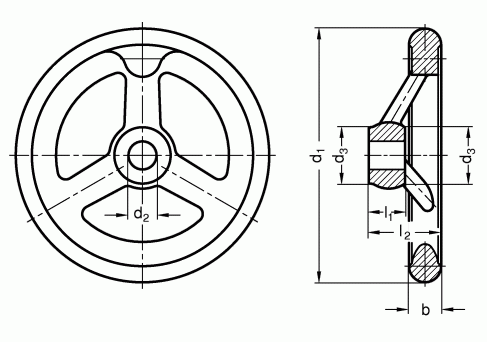

| Produkt | Główne wymiary | Otwór | Liczba ramion | Wykonania otworów | ||||
| d1 | d3 ≈ | b | l2 ≈ | d2 H9 | l1 | |||
 GN 950.6-100-B10-A | 100 | 25.5 | 14.5 | 33 | 10 | 17 | 3 | bez rowka wpustowego |
GN 950.6-100-K10-A | 100 | 25.5 | 14.5 | 33 | 10 | 17 | 3 | z rowkiem wpustowym |
GN 950.6-125-B12-A | 125 | 27 | 15.8 | 35.5 | 12 | 18 | 3 | bez rowka wpustowego |
GN 950.6-125-K12-A | 125 | 27 | 15.8 | 35.5 | 12 | 18 | 3 | z rowkiem wpustowym |
GN 950.6-140-B14-A | 140 | 29 | 17 | 38.5 | 14 | 19 | 3 | bez rowka wpustowego |
GN 950.6-140-K14-A | 140 | 29 | 17 | 38.5 | 14 | 19 | 3 | z rowkiem wpustowym |
GN 950.6-160-B14-A | 160 | 31 | 17.5 | 39.5 | 14 | 20 | 3 | bez rowka wpustowego |
GN 950.6-160-K14-A | 160 | 31 | 17.5 | 39.5 | 14 | 20 | 3 | z rowkiem wpustowym |
GN 950.6-200-B18-A | 200 | 37 | 20 | 44.5 | 18 | 24 | 3 | bez rowka wpustowego |
GN 950.6-200-K18-A | 200 | 37 | 20 | 44.5 | 18 | 24 | 3 | z rowkiem wpustowym |
