Korby z rękojeścią składaną GN 471.3

4.7 1 1 1 1 1 1 1 1 1 1 Ocena 4.70 (10 głosów)
Korby z rękojeścią składaną GN 471.3

Materiał

Aluminiowy powleczony warstwą czarnej żywicy epoksydowej RAL 9005 wykończony na mat.

Montaż

- Wykonanie B: piasta z otworem przelotowym rozwiercanym w tolerancji H7.
- Wykonanie V: piasta z kwadratowym otworem przelotowym w tolerancji H11 wg DIN 79.
W celu zamontowania GN 471.3 na wałkach patrz Dane Techniczne.

Rękojeść obrotowa składana

Typ GN 598.3 (typ KU), Duroplast na bazie fenolu (PF), odporny na rozpuszczalniki, oleje, smary oraz inne czynniki chemiczne.

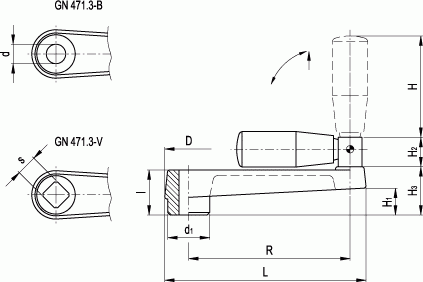

Korby z rękojeścią składaną GN 471.3 - rysunek techniczny
Produkt Główne wymiary Otwór montażowy Rękojeść Rodzaj otworu
R L D d1 H1 H2 H3 d H7 s H11 l H Ø

Korba z rękojeścią składaną GN 471.3-100-B12

GN 471.3-100-B12
10012530271719.53012-2867.523okrągły

Korba z rękojeścią składaną GN 471.3-100-V12

GN 471.3-100-V12
10012530271719.530-12x122867.523kwadratowy

Korba z rękojeścią składaną GN 471.3-125-B14

GN 471.3-125-B14
12515435322219.53614-3467.523okrągły

Korba z rękojeścią składaną GN 471.3-125-V14

GN 471.3-125-V14
12515435322219.536-14x143467.523kwadratowy

Korba z rękojeścią składaną GN 471.3-160-B17

GN 471.3-160-B17
16019139352619.54017-3882.526okrągły

Korba z rękojeścią składaną GN 471.3-160-V17

GN 471.3-160-V17
16019139352619.540-17x173882.526kwadratowy
