Koła ręczne pełne z rękojeścią na obrzeżu GN 321-R

Materiał
Aluminiowy, piaskowany, powierzchnia matowa, wieniec toczony i polerowany.
Montaż
- Wykonanie B: piasta z otworem rozwierconym standardowo w tolerancji H7.
- Wykonanie K: piasta z otworem rozwierconym standardowo w tolerancji H7 z rowkiem wpustowym DIN 6885/1 w tolerancji P9.
W celu zamontowania GN 321-R na wałkach patrz Dane Techniczne.
Rękojeść obrotowa
Typ GN 798 technopolimer na bazie poliamidu (PA), kolor czarny, wykończony na mat. Odporny na rozpuszczalniki, oleje, smary i inne czynniki chemiczne. Specjalna konstrukcja o dwóch stopniach grubości zapewnia palcom bezpieczny i wygodniejszy chwyt, jednocześnie zabezpieczając dłoń przed ześlizgnięciem się.
Pozostałe dostępne wykonania standardowe
GN 321.4-R lub GN 321.5-R z zamontowanym zestawem sprzęgłowym GN 000.4 lub GN 000.5.
Akcesoria na życzenie
Podkładka ustalająca w kierunku osiowym GN 184.
Dane Techniczne
Odchyłki bicia promieniowego i osiowego poniżej 0.4.

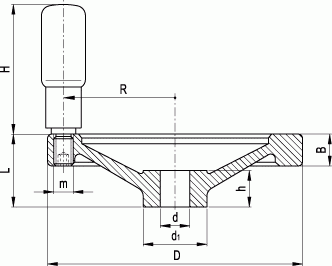

Produkt | D [mm] | L [mm] | B [mm] | d%1% [mm] | Otwór d %H7% | Otwór h | Rękojeść H | Rękojeść Ø | Rękojeść m |
GN 321-80-B10-R | 80 | 26 | 13 | 26 | 10 | 16 | 44 | 16 | M6 |
GN 321-80-B12-R | 80 | 26 | 13 | 26 | 12 | 16 | 44 | 16 | M6 |
GN 321-80-K10-R | 80 | 26 | 13 | 26 | 10 | 16 | 44 | 16 | M6 |
GN 321-80-K12-R | 80 | 26 | 13 | 26 | 12 | 16 | 44 | 16 | M6 |
GN 321-100-B10-R | 100 | 30 | 14 | 28 | 10 | 17 | 58.5 | 18 | M6 |
GN 321-100-B12-R | 100 | 30 | 14 | 28 | 12 | 17 | 58.5 | 18 | M6 |
GN 321-100-K10-R | 100 | 30 | 14 | 28 | 10 | 17 | 58.5 | 18 | M6 |
GN 321-100-K12-R | 100 | 30 | 14 | 28 | 12 | 17 | 58.5 | 18 | M6 |
GN 321-125-B12-R | 125 | 33 | 15 | 31 | 12 | 18 | 61.5 | 22 | M8 |
GN 321-125-B14-R | 125 | 33 | 15 | 31 | 14 | 18 | 61.5 | 22 | M8 |
GN 321-125-K12-R | 125 | 33 | 15 | 31 | 12 | 18 | 61.5 | 22 | M8 |
GN 321-125-K14-R | 125 | 33 | 15 | 31 | 14 | 18 | 61.5 | 22 | M8 |
GN 321-140-B14-R | 140 | 36 | 16.5 | 36 | 14 | 19 | 76.5 | 24 | M8 |
GN 321-140-B16-R | 140 | 36 | 16.5 | 36 | 16 | 19 | 76.5 | 24 | M8 |
GN 321-140-K14-R | 140 | 36 | 16.5 | 36 | 14 | 19 | 76.5 | 24 | M8 |
GN 321-140-K16-R | 140 | 36 | 16.5 | 36 | 16 | 19 | 76.5 | 24 | M8 |
GN 321-160-B14-R | 160 | 39 | 18 | 36 | 14 | 20 | 76.5 | 24 | M10 |
GN 321-160-B16-R | 160 | 39 | 18 | 36 | 16 | 20 | 76.5 | 24 | M10 |
GN 321-160-K14-R | 160 | 39 | 18 | 36 | 14 | 20 | 76.5 | 24 | M10 |
GN 321-160-K16-R | 160 | 39 | 18 | 36 | 16 | 20 | 76.5 | 24 | M10 |
GN 321-200-B18-R | 200 | 45 | 20.5 | 45 | 18 | 24 | 86.5 | 25 | M10 |
GN 321-200-B20-R | 200 | 45 | 20.5 | 45 | 20 | 24 | 86.5 | 25 | M10 |
GN 321-200-K18-R | 200 | 45 | 20.5 | 45 | 18 | 24 | 86.5 | 25 | M10 |
GN 321-200-K20-R | 200 | 45 | 20.5 | 45 | 20 | 24 | 86.5 | 25 | M10 |
GN 321-250-B22-R | 250 | 51 | 23 | 48 | 22 | 28 | 86.5 | 25 | M10 |
GN 321-250-B26-R | 250 | 51 | 23 | 48 | 26 | 28 | 86.5 | 25 | M10 |
GN 321-250-K22-R | 250 | 51 | 23 | 48 | 22 | 28 | 86.5 | 25 | M10 |
GN 321-250-K26-R | 250 | 51 | 23 | 48 | 26 | 28 | 86.5 | 25 | M10 |
GN 321-100-B12-D | 100 | 30 | 14 | 28 | 12 | 17 | 52.5 | 21 | M6 |
