Korby z rękojeścią składaną GN 472.3

Materiał
Aluminiowy powleczony warstwą czarnej żywicy epoksydowej.
Kolor
kolor czarny RAL 9005, wykończenie matowe SW
kolor srebrny RAL 9006, wykończenie matowe SR
Montaż
- Wykonanie B: piasta z otworem H7.
- Wykonanie V: piasta z otworem kwadratowym H11 zgodnie z DIN 79.
Pokrywa piasty
Technopolimer, kolor jasno-szary, wykończony na połysk.
Rękojeść składana
Typ GN 598.3 (typ KU), Duroplast na bazie fenolu (PF), kolor czarny, wykończony na połysk. Odporny na rozpuszczalniki, oleje, smary i inne czynniki chemiczne.

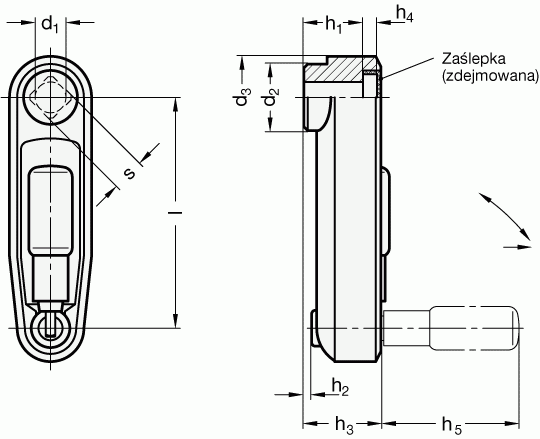

Produkt | l [mm] | d%1 H7% [mm] | s %H11% [mm] | d%2% [mm] | d%3% [mm] | h%1% | h%2 ˜% [mm] | h%3% | h%4% [mm] | h%5 ˜% [mm] | Przegub kulowy Ø [mm] | Kolor | Rodzaj otworu |
GN 472.3-80-B10-SW | 80 | B10 | - | 23 | 29 | 20 | 3 | 26 | 4.3 | 43 | 16 | czarny | okrągły |
GN 472.3-80-B10-SR | 80 | B10 | - | 23 | 29 | 20 | 3 | 26 | 4.3 | 43 | 16 | srebrny | okrągły |
GN 472.3-80-V10-SR | 80 | - | V10 | 23 | 29 | 20 | 3 | 26 | 4.3 | 57.5 | 16 | srebrny | kwadratowy |
GN 472.3-100-B12-SW | 100 | B12 | - | 26 | 34 | 24 | 4.5 | 30 | 4.2 | 76.5 | 18 | czarny | okrągły |
GN 472.3-100-B12-SR | 100 | B12 | - | 26 | 34 | 24 | 4.5 | 30 | 4.2 | 76.5 | 18 | srebrny | okrągły |
GN 472.3-100-V12-SW | 100 | - | V12 | 26 | 34 | 24 | 4.5 | 30 | 4.2 | 43 | 18 | czarny | kwadratowy |
GN 472.3-100-V12-SR | 100 | - | V12 | 26 | 34 | 24 | 4.5 | 30 | 4.2 | 43 | 18 | srebrny | kwadratowy |
GN 472.3-125-B14-SW | 125 | B14 | - | 28 | 36 | 31 | 9 | 37 | 4.2 | 57.5 | 24 | czarny | okrągły |
GN 472.3-125-B14-SR | 125 | B14 | - | 28 | 36 | 31 | 9 | 37 | 4.2 | 57.5 | 24 | srebrny | okrągły |
GN 472.3-125-V14-SW | 125 | - | V14 | 28 | 36 | 31 | 9 | 37 | 4.2 | 76.5 | 24 | czarny | kwadratowy |
GN 472.3-125-V14-SR | 125 | - | V14 | 28 | 36 | 31 | 9 | 37 | 4.2 | 76.5 | 24 | srebrny | kwadratowy |
GN 472.3-80-V10-SW | 80 | - | V10 | 23 | 29 | 20 | 4 | 26 | 4.3 | 43 | 16 | czarny |
