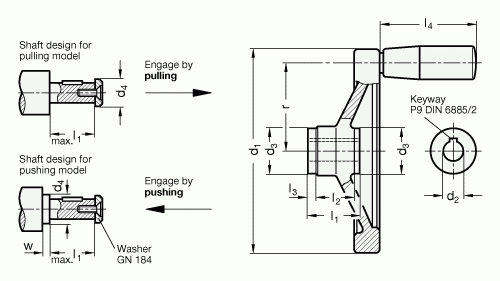

Koło ręczne, pełne, bezpieczne GN 322.4-D
Wykonania
- Typ A: bez rękojeści
- Typ D: ze stalową rękojeścią obrotową
Kod
- Wersja ZI: zasprzęglanie poprzez odciągnięcie
- Wersja DR: zasprzęglanie przez pchnięcie
Aluminium
- Piasta obrabiana
- Wieniec toczony
Odchyłki bicia promieniowego i osiowego < 0.4
Korpus koła
Wieniec polerowany na połysk
Pozostałe powierzchnie piaskowane na mat
Rękojeść obrotowa GN 598
Steel, plastic coated, black, matt
Informacje
Możliwe jest zastosowanie także innych zestawów sprzęgłowych.
| Produkt | d%1% [mm] | d%2 H7% [mm] | d%3% [mm] | d%4 max.% [mm] | l%1% | l%2% | l%3% [mm] | l%4 ˜% [mm] | r | w min. [mm] | Ø Rękojeści [mm] | Zestaw sprzęgłowy [mm] | Wersja |
 | 125 | K12 | 28 | 17 | 28.5 | 18 | 5 | 67.5 | 54 | - | 23 | GN 000.4-1 | ZI |
 | 125 | K12 | 28 | 17 | 28.5 | 18 | 5 | 67.5 | 54 | 4 | 23 | GN 000.4-1 | DR |
 | 140 | K12 | 28 | 17 | 28.5 | 19 | 5 | 67.5 | 61 | - | 23 | GN 000.4-1 | ZI |
 | 140 | K12 | 28 | 17 | 28.5 | 19 | 5 | 67.5 | 61 | 4 | 23 | GN 000.4-2 | DR |
 | 140 | K14 | 32 | 21 | 32.5 | 19 | 6 | 67.5 | 61 | - | 23 | GN 000.4-2 | ZI |
 | 140 | K14 | 32 | 21 | 32.5 | 19 | 6 | 67.5 | 61 | 4 | 23 | GN 000.4-2 | DR |
 | 140 | K16 | 32 | 21 | 32.5 | 19 | 6 | 67.5 | 61 | - | 23 | GN 000.4-2 | ZI |
 | 140 | K16 | 32 | 21 | 32.5 | 19 | 6 | 67.5 | 61 | 4 | 23 | GN 000.4-2 | DR |
 | 160 | K14 | 32 | 21 | 32.5 | 20 | 6 | 82.5 | 71 | - | 26 | GN 000.4-2 | ZI |
 | 160 | K14 | 32 | 21 | 32.5 | 20 | 6 | 82.5 | 71 | 4 | 26 | GN 000.4-2 | DR |
 | 160 | K16 | 32 | 21 | 32.5 | 20 | 6 | 82.5 | 71 | - | 26 | GN 000.4-2 | ZI |
 | 160 | K16 | 32 | 21 | 32.5 | 20 | 6 | 82.5 | 71 | 4 | 26 | GN 000.4-2 | DR |
 | 200 | K18 | 38 | 26 | 36.5 | 24 | 6 | 82.5 | 89 | - | 26 | GN 000.4-3 | ZI |
 | 200 | K18 | 38 | 26 | 36.5 | 24 | 6 | 82.5 | 89 | 4 | 26 | GN 000.4-3 | DR |
 | 200 | K20 | 38 | 26 | 36.5 | 24 | 6 | 82.5 | 89 | - | 26 | GN 000.4-3 | ZI |
 | 200 | K20 | 38 | 269 | 36.35 | 24 | 6 | 82.5 | 89 | 4 | 26 | GN 000.4-3 | DR |
 | 250 | K22 | 45 | 30 | 47.5 | 28 | 12 | 82.85 | 113 | - | 28 | GN 0004.4 | ZI |
 | 250 | K22 | 45 | 30 | 47.5 | 28 | 12 | 82.85 | 11 | 4 | 28 | GN 000.4-4 | DR |
