Koła ręczne wieloramienne z rękojeścią obrotową na obrzeżu GN 950.6-F

4.75 1 1 1 1 1 1 1 1 1 1 Ocena 4.75 (8 głosów)
Koła ręczne wieloramienne z rękojeścią obrotową na obrzeżu GN 950.6-F

Materiał

Stal AISI 316 LHC.
- kwasoodporna.
- piasta obrabiana maszynowo.
- powierzchnia kulowana na mat.
- wieniec dodatkowo toczony i polerowany.

Montaż

- Wykonanie B: otwór w tolerancji H9.
- Wykonanie K: otwór w tolerancji H9 z rowkiem wpustowym zgodnie z DIN 6885/1 w tolerancji P9.
W celu zamontowania GN 950.6 na wałkach patrz Dane techniczne.

Rękojeść stała

Typ DIN 39-A4 z toczonej i polerowanej na połysk stali nierdzewnej.

Akcesoria na życzenie

Podkładka ustalająca w kierunku osiowym typ GN 184.5

Właściwości i zastosowania

Wymiary kół GN 950.6 odpowiadają w dużej mierze wymiarom kół DIN 950.

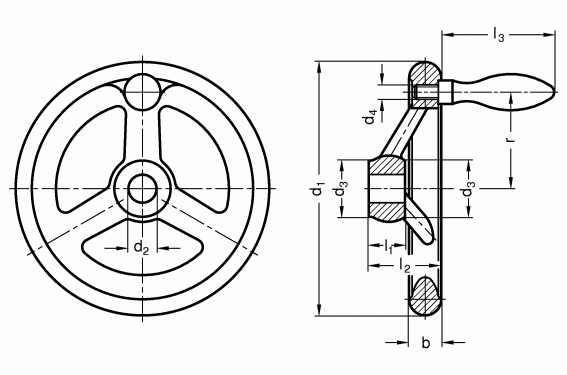

Koła ręczne wieloramienne z rękojeścią obrotową na obrzeżu GN 950.6-F - rysunek techniczny
Produkt Główne wymiary Otwór Rękojeść Liczba ramion Wykonania otworów
d1 d3 ≈ b l2 ≈ d2 H9 l1 l3 Ø r d4

Koło ręczne wieloramienne z rękojeścią obrotową na obrzeżu GN 950.6-100-B10-F

GN 950.6-100-B10-F
10025.514.533101748.51636M 63bez rowka wpustowego

Koło ręczne wieloramienne z rękojeścią obrotową na obrzeżu GN 950.6-100-K10-F

GN 950.6-100-K10-F
10025.514.533101748.51636M 63z rowkiem wpustowym

Koło ręczne wieloramienne z rękojeścią obrotową na obrzeżu GN 950.6-125-B12-F

GN 950.6-125-B12-F
1252715.835.51218622047M 83bez rowka wpustowego

Koło ręczne wieloramienne z rękojeścią obrotową na obrzeżu GN 950.6-125-K12-F

GN 950.6-125-K12-F
1252715.835.51218622047M 83z rowkiem wpustowym

Koło ręczne wieloramienne z rękojeścią obrotową na obrzeżu GN 950.6-140-B14-F

GN 950.6-140-B14-F
140291738.51419622052M 83bez rowka wpustowego

Koło ręczne wieloramienne z rękojeścią obrotową na obrzeżu GN 950.6-140-K14-F

GN 950.6-140-K14-F
140291738.51419622052M 83z rowkiem wpustowym

Koło ręczne wieloramienne z rękojeścią obrotową na obrzeżu GN 950.6-160-B14-F

GN 950.6-160-B14-F
1603117.539.51420772562M 103bez rowka wpustowego

Koło ręczne wieloramienne z rękojeścią obrotową na obrzeżu GN 950.6-160-K14-F

GN 950.6-160-K14-F
1603117.539.51420772562M 103z rowkiem wpustowym

Koło ręczne wieloramienne z rękojeścią obrotową na obrzeżu GN 950.6-200-B18-F

GN 950.6-200-B18-F
200372044.51824772580M 103bez rowka wpustowego

Koło ręczne wieloramienne z rękojeścią obrotową na obrzeżu GN 950.6-200-K18-F

GN 950.6-200-K18-F
200372044.51824772580M 103z rowkiem wpustowym
