Koła ręczne pełne bezpieczne GN 321.4-A
Materiał
Aluminiowy, piaskowany, powierzchnia matowa, wieniec toczony i polerowany.
Montaż

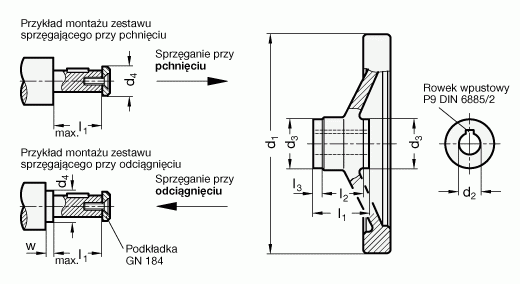

Piasta z rowkiem wpustowym DIN 6885/2 w tolerancji P9.
Zestaw sprzęgłowy z łożyskami ślizgowymi GN 000.4.
- Wykonanie DR: sprzęganie przy pchnięciu.
- Wykonanie ZI: sprzęganie przy odciągnięciu.
Akcesoria na życzenie
Podkładka ustalająca w kierunku osiowym GN 184.
Dane Techniczne
Odchyłki bicia promieniowego i osiowego poniżej 0.4.
| Produkt | Główne wymiary | Zestaw sprzęgłowy GN 000.4 | Otwór montażowy | Wykonanie | ||||||
| d1 | d3 | d4 max. | l1 | l2 | l3 | w min. | d2 H7 | |||
 GN321.4-125-K12-A-DR | 125 | 28 | 17 | 28.5 | 18 | 5 | 4 | GN 000.4-1-K12 | 12 | DR |
GN321.4-125-K12-A-ZI | 125 | 28 | 17 | 28.5 | 18 | 5 | 4 | GN 000.4-1-K12 | 12 | ZI |
GN321.4-140-K12-A-DR | 140 | 28 | 17 | 28.5 | 19 | 5 | 4 | GN 000.4-1-K12 | 12 | DR |
GN321.4-140-K12-A-ZI | 140 | 28 | 17 | 28.5 | 19 | 5 | 4 | GN 000.4-1-K12 | 12 | ZI |
GN321.4-140-K14-A-DR | 140 | 32 | 21 | 32.5 | 19 | 6 | 4 | GN 000.4-2-K14 | 14 | DR |
GN321.4-140-K14-A-ZI | 140 | 32 | 21 | 32.5 | 19 | 6 | 4 | GN 000.4-2-K14 | 14 | ZI |
GN321.4-140-K16-A-DR | 140 | 32 | 21 | 32.5 | 19 | 6 | 4 | GN 000.4-2-K16 | 16 | DR |
GN321.4-140-K16-A-ZI | 140 | 32 | 21 | 32.5 | 19 | 6 | 4 | GN 000.4-2-K16 | 16 | ZI |
GN321.4-160-K14-A-DR | 160 | 32 | 21 | 32.5 | 20 | 6 | 4 | GN 000.4-2-K14 | 14 | DR |
GN321.4-160-K14-A-ZI | 160 | 32 | 21 | 32.5 | 20 | 6 | 4 | GN 000.4-2-K14 | 14 | ZI |
GN321.4-160-K16-A-DR | 160 | 32 | 21 | 32.5 | 20 | 6 | 4 | GN 000.4-2-K16 | 16 | DR |
GN321.4-160-K16-A-ZI | 160 | 32 | 21 | 32.5 | 20 | 6 | 4 | GN 000.4-2-K16 | 16 | ZI |
GN321.4-200-K18-A-DR | 200 | 38 | 26 | 36.5 | 24 | 6 | 4 | GN 000.4-3-K18 | 18 | DR |
GN321.4-200-K18-A-ZI | 200 | 38 | 26 | 36.5 | 24 | 6 | 4 | GN 000.4-3-K18 | 18 | ZI |
GN321.4-200-K20-A-DR | 200 | 38 | 26 | 36.5 | 24 | 6 | 4 | GN 000.4-3-K20 | 20 | DR |
GN321.4-200-K20-A-ZI | 200 | 38 | 26 | 36.5 | 24 | 6 | 4 | GN 000.4-3-K20 | 20 | ZI |
GN321.4-250-K22-A-DR | 250 | 45 | 30 | 47.5 | 28 | 12 | 4 | GN 000.4-4-K22 | 22 | DR |
GN321.4-250-K22-A-ZI | 250 | 45 | 30 | 47.5 | 28 | 12 | 4 | GN 000.4-4-K22 | 22 | ZI |
