Koła ręczne wieloramienne tłoczone GN 227.1

4.7272727272727 1 1 1 1 1 1 1 1 1 1 Ocena 4.73 (11 głosów)

Materiał

Stal tłoczona, powlekana warstwą żywicy epoksydowej.

Kolor

RAL 9005 czarny, wykończony na połysk.

Montaż

- Wykonanie B: piasta przyspawana, otwór w tolerancji H9.
- Wykonanie K: piasta przyspawana, otwór w tolerancji H9 z rowkiem wpustowym zgodnie z DIN 6885/1 w tolerancji P9.
- Wykonanie V: piasta przyspawana, otwór kwadratowy w tolerancji H11.
W celu zamontowania GN 227.1 na wałkach patrz Dane techniczne.

Właściwości i zastosowanie
Koła ręczne ze stali tłoczonej GN 227.1 znane są z wysokiej wytrzymałości mechanicznej oraz odporności na uderzenia.

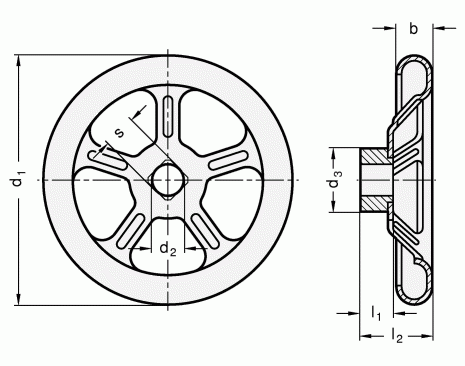

Koła ręczne wieloramienne tłoczone GN 227.1 - rysunek techniczny

Produkt	Główne wymiary				Otwór montażowy			Ilość ramion	Grubość scianki	Wykonania otworów
Produkt	d₁	l₁	l_{2 ˜}	d₃	d₂	s _H11	b	Ilość ramion	Grubość scianki	Wykonania otworów

GN 227.1-125-B11-SW 68,09 zł	125	18	29	30	11	-	18	3	1.5	bez rowka wpustowego

GN 227.1-125-K11-SW 80,97 zł	125	18	29	30	11	-	18	3	1.5	z rowkiem wpustowym

GN 227.1-125-V11-SW 85,02 zł	125	18	29	30	-	11x11	18	3	1.5	z otworem kwadratowym

GN 227.1-160-B12-SW 79,29 zł	160	22	37	30	12	-	20	4	1.5	bez rowka wpustowego

GN 227.1-160-K12-SW 92,20 zł	160	22	37	30	12	-	20	4	1.5	z rowkiem wpustowym

GN 227.1-160-V12-SW 92,20 zł	160	22	37	30	-	12x12	20	4	1.5	z otworem kwadratowym

GN 227.1-200-B14-SW 98,42 zł	200	22	46	40	14	-	24	4	2.5	bez rowka wpustowego

GN 227.1-200-K14-SW 109,26 zł	200	22	46	40	14	-	24	4	2.5	z rowkiem wpustowym

GN 227.1-200-V14-SW 109,26 zł	200	22	46	40	-	14x14	24	4	2.5	z otworem kwadratowym

GN 227.1-250-B17-SW 153,18 zł	250	30	52	45	17	-	28	5	2.5	bez rowka wpustowego

GN 227.1-250-K17-SW 163,12 zł	250	30	52	45	17	-	28	5	2.5	z rowkiem wpustowym

GN 227.1-250-V17-SW 163,12 zł	250	30	52	45	-	17x17	28	5	2.5	z otworem kwadratowym

GN 227.1-315-B19-SW 200,55 zł	315	35	64	55	19	-	33	5	2.5	bez rowka wpustowego

GN 227.1-315-K19-SW 211,55 zł	315	35	64	55	19	-	33	5	2.5	z rowkiem wpustowym

GN 227.1-315-V19-SW 211,55 zł	315	35	64	55	-	19x19	33	5	2.5	z otworem kwadratowym

GN 227.1-400-B24-SW 321,95 zł	400	40	82	65	24	-	38	5	3	bez rowka wpustowego

GN 227.1-400-K24-SW 328,66 zł	400	40	82	65	24	-	38	5	3	z rowkiem wpustowym

GN 227.1-400-V24-SW 328,66 zł	400	40	82	65	-	24x24	38	5	3	z otworem kwadratowym
