Uchwyty GN 867.1 do śrub dociskowych

4.9 1 1 1 1 1 1 1 1 1 1 Ocena 4.90 (10 głosów)
Uchwyty GN 867.1 do śrub dociskowych

Materiał

Stal C45 oksydowana na czarno.

Części w komplecie

Śruby z gniazdem sześciokątnym DIN 912 i tuleje GN 870.

Śruby zaciskowe

- Wykonanie E: dla jednej śruby dociskowej.
- Wykonanie Z: dla dwóch śrub dociskowych.

Właściwości i zastosowania

Elementy dociskowe GN 867.1 są używane razem z dociskaczami GN 864. Uchwyty z dwoma śrubami dociskowymi (wykonanie Z) znajdują zastosowanie w aplikacjach gdzie wymagane jest bardzo sztywne dociśnięcie metalowego materiału. Jako elementy dociskowe stosowane są zazwyczaj wkręty dociskowe z kulką rowkowaną GN 605.

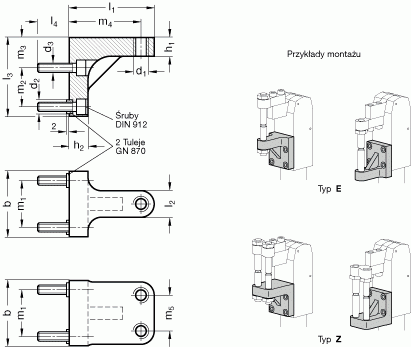

Uchwyty GN 867.1 do śrub dociskowych - rysunek techniczny
Produkt Główne wymiary Główne wymiary Wykonanie
b -0.2 d1 d2 H8/h6 d3 h1 h2 l1 l2 l3 l4 m1 m2 m3 m4 m5

GN 867.1-32-M8-E32M87M510103817377.522171531.5-dla jednej śruby dociskowej

GN 867.1-32-M8-Z32M87M5101038-377.522171531.517dla dwóch śrub dociskowych

GN 867.1-42-M10-E42M109M6121254.51750.510302519.545.9-dla jednej śruby dociskowej

GN 867.1-42-M10-Z42M109M6121254.5-50.510302519.545.923dla dwóch śrub dociskowych

GN 867.1-52-M12-E52M1211M8141463176113.5373023.553-dla jednej śruby dociskowej

GN 867.1-52-M12-Z52M1211M8141463-6113.5373023.55330dla dwóch śrub dociskowych

GN 867.1-62-M12-E62M1213M10161673.5208331.544472763.5-dla jednej śruby dociskowej

GN 867.1-62-M12-Z62M1213M10161673.5-8313.544472763.540dla dwóch śrub dociskowych
