Dociskacze GN 810.1

5 1 1 1 1 1 1 1 1 1 1 Ocena 5.00 (10 głosów)
Dociskacze GN 810.1
Korpus i elementy gięte

Stal hartowana C10, cynkowana na niebiesko.
- Wykonanie B: rozwidlone ramię z dwoma przesuwnymi nakładkami.
- Wykonanie F: ramię dociskowe pełne z uchem do przyspawania.

Sworzeń

Stal hartowana.

Tuleje przgubów

Stal hartowana (od rozmiaru ≥ 200).

Rączka

Olejoodporne tworzywo, kolor czerwony.

Właściwości

Wszelkie części ruchome specjalnie przesmarowane. Dla uzyskania jak największej wytrzymałości, ramię dociskowe jest w całości wykrawane z jednego arkusza metalu. W trakcie zaciskania ramię jest prowadzone między dwoma ściankami, które zabezpieczają je przed zdeformowaniem przez siły poprzeczne.

Sposób zamawiania

Elementy dociskowe należy zamawiać osobno.

Dociskacze pionowe z przylgą pionową GN 810.1

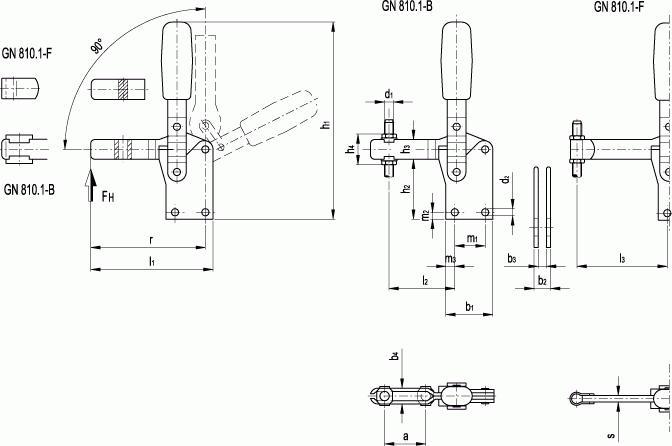

Dociskacze GN 810.1 - rysunek techniczny
Produkt Główne wymiary Główne wymiary Siła przytrzymania Wykonanie
a~ b1 b2 b3 b4 d1 d2 h1 h2 h3 h4~ l1 l2 l3 maks. m1 m2 m3 r s FH [N]

GN 810.1-75-F-2984-M54.5109311122.567-48155762.54900ramię dociskowe pełne z uchem do przyspawania

GN 810.1-125-F-35105-M65.515642142786-62196.587951600ramię dociskowe pełne z uchem do przyspawania

GN 810.1-200-F-43126-M86.5172461835112-86206.511.510462200ramię dociskowe pełne z uchem do przyspawania

GN 810.1-300-F-50148-M108.5217662041130-95299.510.512282700ramię dociskowe pełne z uchem do przyspawania

GN 810.1-400-F-521810-M128.5246662249163-130321010.5154103000ramię dociskowe pełne z uchem do przyspawania

GN 810.1-500-F-771810-M1210.53351123057225-168501013.5217104600ramię dociskowe pełne z uchem do przyspawania

GN 810.1-230-F-43126-M86.51834818-112-7319206.51046-ramię dociskowe pełne z uchem do przyspawania

GN 810.1-330-F-50147-M108.52186622-130.5-8628.732.3101227-ramię dociskowe pełne z uchem do przyspawania

GN 810.1-70-B2029845.5M54.5109311122.56738-155762.5-900rozwidlone ramię z dwoma przesuwnymi nakładkami

GN 810.1-125-B28351056.5M65.51564214278648-196.5879-1600rozwidlone ramię z dwoma przesuwnymi nakładkami

GN 810.1-200-B40431268.5M86.517246183511270-206.511.5104-2200rozwidlone ramię z dwoma przesuwnymi nakładkami

GN 810.1-300-B425014810.5M108.521766204113076-299.510.5122-2700rozwidlone ramię z dwoma przesuwnymi nakładkami

GN 810.1-400-B6652181013M128.5246662249163104-321010.5154-3000rozwidlone ramię z dwoma przesuwnymi nakładkami

GN 810.1-500-B9077181013M1210.53351123057225144-501013.5217-4600rozwidlone ramię z dwoma przesuwnymi nakładkami
