Uchwyty GN 867 do śrub dociskowych

4.75 1 1 1 1 1 1 1 1 1 1 Ocena 4.75 (12 głosów)
Uchwyty GN 867 do śrub dociskowych

Materiał

Stal C45 oksydowana na czarno.

Części w komplecie

Śruby z gniazdem sześciokątnym DIN 912 i tuleje GN 870.

Śruby dociskowe

- Wykonanie E: dla jednej śruby dociskowej.
- Wykonanie Z: dla dwóch śrub dociskowych.

Właściwości i zastosowania

Elementy dociskowe GN 867 mocowane są na ramionach dociskaczy pneumatycznych GN 864, GN 865 i GN 866.
Elementy z dwoma śrubami dociskowymi (wykonanie Z) znajdują zastosowanie w aplikacjach gdzie wymagane jest bardzo sztywne dociśnięcie metalowego materiału. Jako elementy dociskowe stosowane są zazwyczaj wkręty dociskowe z kulką rowkowaną GN 605.

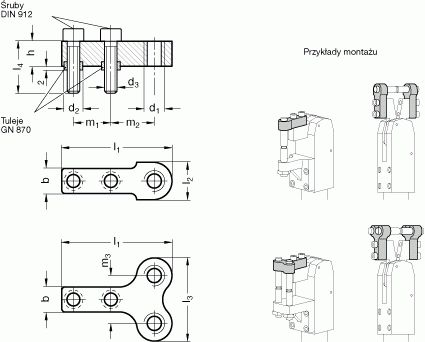

Uchwyty GN 867 do śrub dociskowych - rysunek techniczny
Produkt Główne wymiary Wykonanie
b -0.2 d1 d2 H8/h6 d3 h l1 l2 l3 l4 m1 m2 m3

GN 867-10-M8-E10M87M5103713-19.51214.5-dla jednej śruby dociskowej

GN 867-10-M8-Z10M87M51037-3019.51214.517dla dwóch śrub dociskowych

GN 867-12-M10-E12M109M6125317-29.51820.9-dla jednej śruby dociskowej

GN 867-12-M10-Z12M109M61253-4029.51820.923dla dwóch śrub dociskowych

GN 867-16-M12-E16M1211M9146320-342223.5-dla jednej śruby dociskowej

GN 867-16-M12-Z16M1211M81463-50342223.530dla dwóch śrub dociskowych

GN 867-18-M12-E18M1213M10167320-342728.5-dla jednej śruby dociskowej

GN 867-18-M12-Z18M1213M101673-60342728.540dla dwóch śrub dociskowych
