Zapięcia GN 854
Stal kuta, spawalna, bez powłoki.
Pętla zapięciaStal St. 37.
SworznieStal St. 37.
ZaczepStal St. 37.

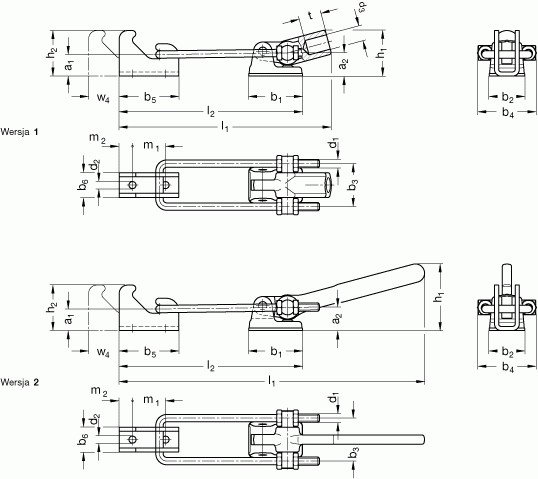

Dostępne wykonania standardowe
- Wersja 1: ramię krótkie z otworem.
- Wersja 2: pełne ramię dociskowe.
Główną zaletą zapięć GN 854 jest ich solidna i wytrzymała konstrukcja, pozwalająca na zastosowanie ich w wymagających warunkach, np.: wysoka temperatura, kurz, pył, itp. Specjalnie zaprojektowany zaczep pozwala na siłowe zwalnianie zacisku poprzez przesunięcie ramienia do przodu.
Zapięcia z otworem (wersja 1) są obsługiwane osobną dźwignią wkładaną w otwór zapięcia. Oszczędza to przestrzeń roboczą oraz sprawia że dźwignia nie jest wystawiona na działanie warunków otoczenia, np.: nie nagrzewa się.
Dźwignia nie jest w komplecie z zapięciem. Zaczep może być również mocowany za pomocą śrub lub sworzni. Na żądanie, elementy zaciskowe są dostępne osobno.
| Produkt | Rozmiar | F%H% w N | a1 | a2 | b%1% | b2 | b3 | b%4% | b%5% | b%6% | d%1% | d%2% | d%3% | h2 | l%2%min. | m1 | m2 | r | t | w%1% | w%2% |
 | 1500 | 15000 | 26 | 28 | 65 | 43 | 52 | 70 | 72 | 30 | M 10 | 8.5 | 18 | 55 | 186 | 40 | 16 | 120 | 30 | 10.5 | 28 |
 | 1500 | 15000 | 26 | 28 | 65 | 43 | 52 | 70 | 72 | 30 | M 10 | 8.5 | - | 55 | 186 | 40 | 16 | 120 | - | 10.5 | 28 |
