Dociskacze pneumatyczne GN 865
Stal C45 oksydowana na czarno.
Maks. ciśnienie10 bar.
Akcesoria na życzenie zamawiane osobnoTuleje GN 870 i wyłączniki zbliżeniowe GN 893.1 - GN 893.3.
Właściwości i zastosowania
Maksymalny moment siły dla dociskaczy pneumatycznych GN 865 jest osiągany w końcowym etapie cyklu dociskania. Z tego też powodu zakres roboczy dociskania powinien znajdować się możliwie blisko końca tego cyklu.
Niski pobór powietrza: 0,01 do 0,06 dm3.

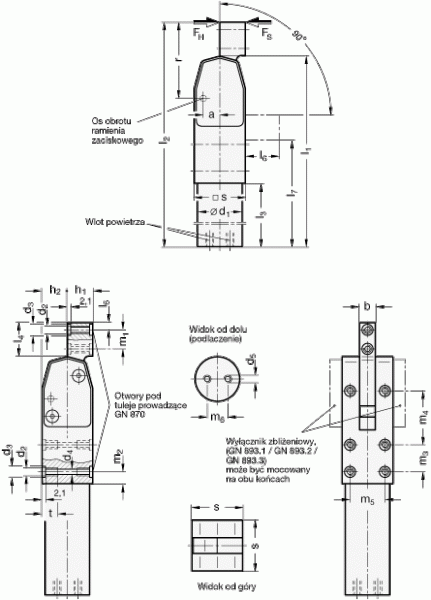

| Produkt | Rozmiar | F%H% w N | F%S%wN | a | b-0.2 | d%1%h8 | d%2% | d%3%H8 | d%4% | d5 | h%1% | h2 | l%1%-0.5 | l%2%-0.5 | l3 | l%4% | l%5% | l%6% | l%7%-0.5 | m2 | m%6% | r | s | t |
 | 20 | 2300 | 1250 | 10.5 | 10 | 28 | M 5 | 7 | 4.2 | M 5 | 16 | 16 | 150 | 171 | 70 | 21 | 4.5 | 21 | 97 | 7.5 | 13 | 47.5 | 32 | 13 |
 | 32 | 3040 | 2220 | 15.5 | 12 | 40 | M 6 | 9 | 5 | G 1/8 | 21 | 21 | 206 | 237 | 91 | 31 | 6 | 31 | 133 | 10 | 22 | 67.5 | 42 | 15 |
 | 40 | 4060 | 3640 | 18.5 | 16 | 50 | M 8 | 11 | 6.8 | G 1/8 | 26 | 26 | 244 | 282 | 104 | 38 | 7.5 | 38 | 155 | 13 | 25 | 82.5 | 52 | 18 |
 | 50 | 7200 | 4900 | 21.5 | 18 | 60 | M 10 | 13 | 8.5 | G 1/8 | 31 | 31 | 279 | 323 | 110.5 | 44 | 8 | 44 | 174 | 12 | 35 | 96.5 | 62 | 21 |
