Dociskacze GN 812
Stal hartowana C10, cynkowana na niebiesko.
- Wykonanie AV: rozwidlone ramię z dwoma przesuwnymi nakładkami.
- Wykonanie EV: ramię pełne z uchem do przyspawania.
Stal hartowana.
Tuleje przgubówStal hartowana.
RączkaOlejoodporne tworzywo, kolor czerwony.
Właściwości i zastosowania
Wszelkie części ruchome specjalnie przesmarowane. Dociskacze pionowe GN 812 mogą być mocowane w dwóch płaszczyznach i wymagają mniej przestrzeni operacyjnej, ponieważ ramię i dźwignia poruszają się w przeciwnych kierunkach.
Ponadto, ramię dociskowe jest wykrawane z jednego arkusza metalu. Ma to na celu zwiększenie jego wytrzymałości.
Elementy dociskowe należy zamawiać osobno.

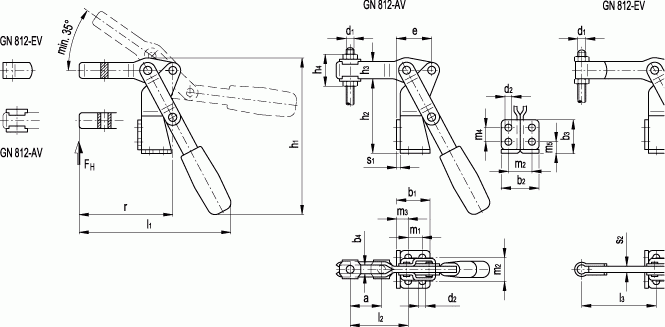

| Produkt | Główne wymiary | Główne wymiary | Siła przytrzymania | Wykonanie | |||||||||||||||||||||
| a~ | b1 | b2 | b3 | b4 | d1 | d2 | e | h1~ | h2 | h3 | h4~ | l1~ | l2 | l3 maks | m1 | m2 | m3 | m4 | m5 | r | s1 | s2 | FH [N] | ||
| GN 812-200-EV | - | 35 | 38 | 35 | - | M8 | 6.5 | 37 | 154 | 76 | 17 | 34 | 158 | - | 76 | 16 | 26 | 11 | 16 | 11 | 97 | 3 | 6 | 2200 | ramię pełne z uchem do przyspawania |
| GN 812-300-EV | - | 48 | 48 | 51 | - | M10 | 8.5 | 46 | 198 | 108 | 20 | 41 | 194 | - | 76 | 28 | 30 | 11.5 | 30 | 12 | 121 | 3 | 8 | 2700 | ramię pełne z uchem do przyspawania |
| GN 812-200-AV | 34 | 35 | 38 | 35 | 8.5 | M8 | 6.5 | 37 | 154 | 76 | 17 | 34 | 158 | 59 | - | 16 | 26 | 11 | 16 | 11 | 97 | 3 | - | 2200 | rozwidlone ramię z dwoma przesuwnymi nakładkami |
| GN 812-300-AV | 42 | 48 | 48 | 51 | 10.3 | M10 | 8.5 | 46 | 198 | 108 | 20 | 41 | 194 | 74 | - | 28 | 30 | 11.5 | 30 | 12 | 121 | 3 | - | 2700 | rozwidlone ramię z dwoma przesuwnymi nakładkami |
