Uchwyty GN 868.1 do szczęk dociskowych

4.9 1 1 1 1 1 1 1 1 1 1 Ocena 4.90 (10 głosów)
Uchwyty GN 868.1 do szczęk dociskowych

Materiał

Stal C45 oksydowana na czarno.

Części w komplecie

Śruby z gniazdem sześciokątnym DIN 912 i tuleje GN 870.

Szczęki zaciskowe

- Wykonanie R: szczęki prostopadłe do ramienia
- Wykonanie P: szczęki równoległe do ramienia.

Właściwości i zastosowania

Uchwyty szczęk GN 868.1 używane są na ramionach dociskaczy pneumatycznych GN 864.
Dodatkowo dzięki szczękom dociskowym GN 870 uzyskuje się precyzyjne połączenie zarówno między ramieniem dociskowym a uchwytem, jak i między uchwytem a szczęką.

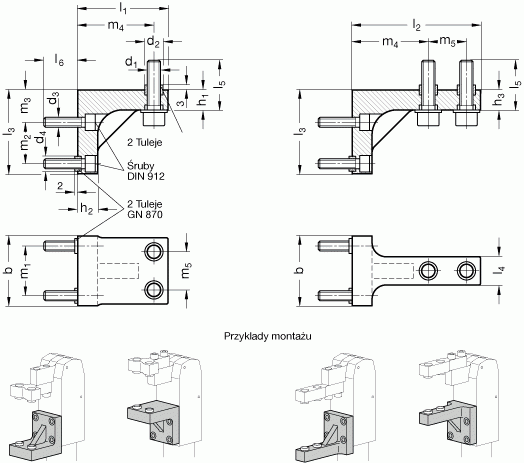

Uchwyty GN 868.1 do szczęk dociskowych - rysunek techniczny
Produkt Główne wymiary Główne wymiary Szczęki
b-0.2 d1 d2 H8/h6 d3 d4 H8/h6 h1 h2 h3 l1 l2 l3 l4 l5 l6 m1 m2 m3 m4 m5

GN 868.1-32-R32M69M571010-38-37-18.57.522171531.5-szczęki prostopadłe do ramienia

GN 868.1-32-P32M69M57-1010-55371318.57.522171531.517szczęki równoległe do ramienia

GN 868.1-42-R42M811M691212-54.5-50.5-23.510302519.545.9-szczęki prostopadłe do ramienia

GN 868.1-42-P42M811M69-1214-77.550.51723.510302519.545.923szczęki równoległe do ramienia

GN 868.1-52-R52M1013M8111414-63-61-2813.5373023.553-szczęki prostopadłe do ramienia

GN 868.1-52-P52M1013M811-1416-9361202813.5373023.55330szczęki równoległe do ramienia

GN 868.1-62-R62M1013M10131614-73.5-83.5-2713.544472762.5-szczęki prostopadłe do ramienia

GN 868.1-62-P62M1013M1013-1418-113.585.5202913.544472762.540szczęki równoległe do ramienia
