Uchwyty GN 868 do szczęk dociskowych
Materiał
Stal C45 oksydowana na czarno.
Części w komplecie
Śruby z gniazdem sześciokątnym DIN 912 i tuleje GN 870.
Szczęki zaciskowe
- Wykonanie R: szczęki prostopadłe do ramienia.
- Wykonanie P: szczęki równoległe do ramienia.
Właściwości i zastosowania
Uchwyty szczęk GN 868 używane są na ramionach dociskaczy pneumatycznych GN 864, GN 865 i GN 866.
Dodatkowo dzięki szczękom dociskowym GN 870 uzyskuje się precyzyjne połączenie zarówno między ramieniem dociskowym a uchwytem, jak i między uchwytem a szczęką.

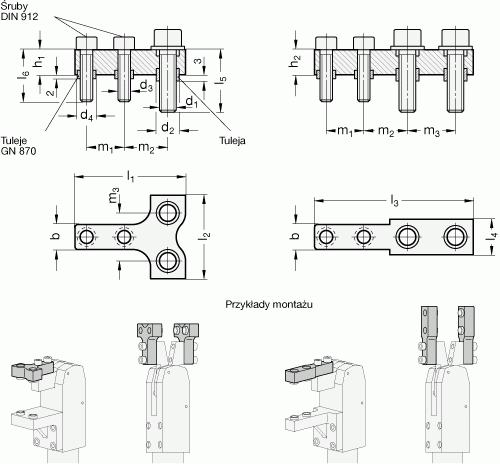

| Produkt | b-0.2 | d%1% | d%2%H8/h6 | d%3% | d%4%H8/h6 | h%1% | h2 | l1 | l%2% | l3 | l%4% | l%5% | l%6% | m1 | m2 | m3 |
 | 10 | M 6 | 9 | M 5 | 7 | 10 | - | 37 | 30 | - | - | 18.5 | 19.5 | 12 | 14.5 | 17 |
 | 10 | M 6 | 9 | M 5 | 7 | - | 10 | - | - | 54 | 13 | 18.5 | 19.5 | 12 | 14.5 | 17 |
 | 12 | M 8 | 11 | M 6 | 9 | 12 | - | 53 | 40 | - | - | 23.5 | 29.5 | 18 | 20.9 | 23 |
 | 12 | M 8 | 11 | M 6 | 9 | - | 14 | - | - | 76 | 17 | 23.5 | 29.5 | 18 | 20.9 | 23 |
 | 16 | M 10 | 13 | M 8 | 11 | 14 | - | 63 | 50 | - | - | 28 | 34 | 22 | 23.5 | 30 |
 | 16 | M 10 | 13 | M 8 | 11 | - | 16 | - | - | 93 | 20 | 28 | 34 | 22 | 23.5 | 30 |
 | 18 | M 10 | 13 | M 10 | 13 | 16 | - | 73 | 60 | - | - | 28 | 34 | 27 | 28.5 | 40 |
 | 18 | M 10 | 13 | M 10 | 13 | - | 18 | - | - | 113 | 20 | 28 | 34 | 27 | 28.5 | 40 |
