Zapięcia GN 853

4.75 1 1 1 1 1 1 1 1 1 1 Ocena 4.75 (4 głosów)
Zapięcia GN 853
Korpus i zaczep

Części metalowe ze stali hartowanej C 10, czernionej.
- Wersja T5: bez zaczepu i ucha mocującego.
- Wersja TG: z zaczepem i uchem mocującym.
- Wersja TT: z zaczepem i uchem mocującym w kształcie teowym
- Wersja TU: z zaczepem i uchem mocującym w kształcie haka.

Dźwignia

Cześci metalowe ze stali hartowanej C 10, czernionej.

Ucho

Stal czerniona, St 32.

Rączka

Tworzywo olejoodporne, kolor czerwony.

Właściwości i zastosowania

Główne zastosowania zapięć GN 853 to łączenie elementów które podlegają drganiom, pokryw zbiorników ciśnieniowych oraz wszędzie tam gdzie przypadkowe odblokowanie jest niedopuszczalne.
Otwarcie/odblokowanie może nastąpić dopiero po naciśnięciu przycisku umieszczonego w górnej części korpusu dzięki czemu zapięcia mogą być obsługiwane jedną ręką.
Zaczep może być regulowany w zakresie skoku w2. Konstrukcja typu 1 (otwór gwintowany d1 = M8) pozwala na łatwą i indywidualną konfigurację mechanizmu zamykającego.

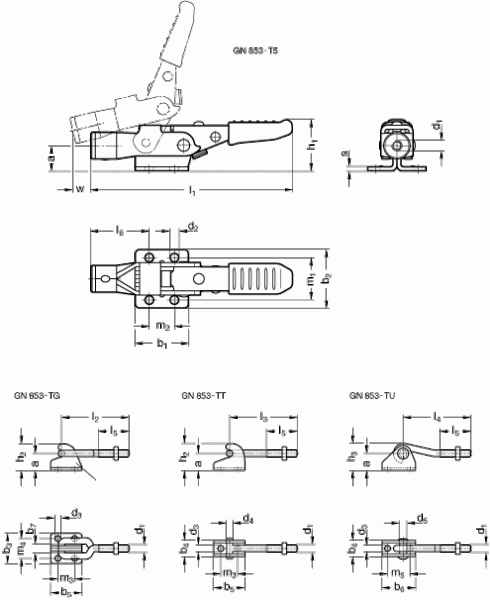

Zapięcia GN 853 - rysunek techniczny
Produkt Główne wymiary Główne wymiary Główne wymiary Skok Siła przytrzymania Wykonanie
a b1 b2 b3 b4 b5 b6 b7 d1 d2 d3 h1 ≈ h2 h3 l1 ≈ l2 ≈ l3 l4 l5 l6 m1 m2 m3 m4 m5 s w2 N

GN 853-320-T4-4044------6.7-38.5--153----44.53219---3134000bez zaczepu i ucha mocującego

GN 853-160-T5132628-----M64.5-27--103----301916---281750bez zaczepu i ucha mocującego

GN 853-160-TG13262823-26-6.8M64.54.52720-10355--283019161614.3-281750z zaczepem i uchem mocującym

GN 853-160-TT132628-2626--M64.54.52720-103-55-2830191616--281750z zaczepem i uchem mocującym w kształcie teowym

GN 853-160-TU132628-26-35-M64.54.527-20.5103--5428301916--25.4281750z zaczepem i uchem mocującym w kształcie haka

GN 853-320-T5194044-----M86.7-38.5--153----44.53216---3134000bez zaczepu i ucha mocującego

GN 853-320-TG19404434-35-10M86.76.738.530-15376.5--3444.53219122.3-3134000z zaczepem i uchem mocującym

GN 853-320-TT194044-3535--M86.76.738.530-153-76.5-3444.5321919--3134000z zaczepem i uchem mocującym w kształcie teowym

GN 853-320-TU194044-35-38-M86.76.738.5-28153--76.53444.53219--25.43134000z zaczepem i uchem mocującym w kształcie haka

GN 853-700-T5286054-----M108.5-54--222----513841.5---3.5197500bez zaczepu i ucha mocującego

GN 853-700-TG28605441-50-11M108.58.55340.5-22295.5--42513841.53125.4313.5197500z zaczepem i uchem mocującym

GN 853-700-TT286054-5050--M108.58.55340.5-222-93-42513841.531--3.5197500z zaczepem i uchem mocującym w kształcie teowym

GN 853-700-TU286054-50-50-M108.58.553-39222--9242513841.5--313.5197500z zaczepem i uchem mocującym w kształcie haka
