Śruby dociskowe GN 801
Stal ocynkowana, pasywowana na niebiesko.
Właściwości i zastosowania
Oprawki do dociskaczy GN 801 zostały skonstruowane do stoswania z różnymi dociskaczami z rozwidlonym ramieniem. Docisk może być przesuwany na całej długości ramienia i posiada regulowaną wysokość. Po osiągnięciu żądanej pozycji zablokować docisk za pomocą śruby.
Gwint d2 służy do mocowania śrub dociskowych, matryc i innych urządzeń.

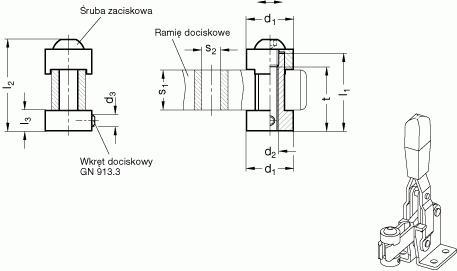

| Produkt | d%1% | d%2% | l1 | l%2% | l3 | d%3% | s%1% | s%2% | t | Dla dociskaczy GN810 GN810.1 | GN812 GN812.1 | GN820 GN820.1 GN820.2 GN820.3 GN820.4 | GN860 GN862 GN862.1 |
 | 16 | M 6 | 26.5 | 33 (31)* | 7 | M 4 | 16 (14)* | 6.5 | 24 (22)* | 130 | - | 130 | 125 |
 | 18 | M 8 | 31 | 38 (37)** | 8 | M 5 | 18 (17)** | 8.5 | 26 (25)** | 230 | 200 | 230 | 200 |
 | 22 | M 10 | 37 | 47 (45)*** | 8 | M 5 | 22 (20)*** | 10.5 | 30 (28)*** | 330 | 300 | 355 | 300 |
 | 24 | M 10 | 41 | 49 | 8 | M 5 | 24 | 10 | 32 | - | - | - | - |
 | 26 | M 10 | 39 | 48 | 8 | M 5 | 22 | 12.5 | 30 | 430 | - | - | 400 |
