Napinacze GN 890

4.7272727272727 1 1 1 1 1 1 1 1 1 1 Ocena 4.73 (11 głosów)

Korpus

- Wykonanie SP3: stal kuta oksydowana na czarno.
- Wykonanie SP3-M: stal kuta oksydowana na czarno z tłokiem magnetycznym.

Elementy metalowe

Stal hartowana C10, ocynkowana na niebiesko.

Popychacz

Stal ocynkowana na niebiesko.

Tuleje przegubów

Stal hartowana.

Siłownik dwustronnego działania

Maksymalne ciśnienie do 6 bar.

Właściwości i zastosowania

Wyłączniki zbliżeniowe GN 896.1/GN 896.2 zamocowane na cylindrze siłownika dociskacza GN 890 typ M (tłok magnetyczny) emitują impuls elektryczny w określonym (nastawialnym) położeniu. Szczegóły patrz GN 896.1 i GN 896.2.
Działanie dociskacza GN 890 jest identyczne jak działanie podobnego konstrukcyjnie dociskacza ręcznego GN 842.
Aby zachować długą żywotność mechanizmu i siłownika, ciśnienie robocze nie powinno przekraczać 6 bar, a instalacja powinna posiadać uzdatniacz powietrza.

Pneumatyczne napinacze suwakowe ciągnąco-pchające GN 890

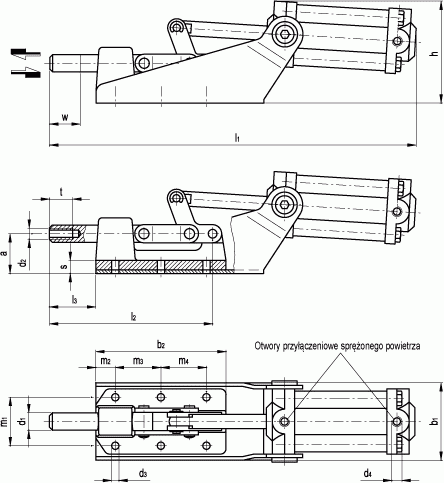

Produkt	Główne wymiary												Główne wymiary					Skok	Gwint wewnętrzny dla przewodu	Siła przytrzymania	Siła zamykania dla 4 bar~		Wykonanie
Produkt	a	b₁	b₂	d₁	d₂	d₃	d₄	h	l₁	l₂	l₃	l₄	m₁	m₂	m₃	m₄	s ≈	t	w	Ø	FH [N]	FS [N]	Wykonanie

GN 890-70-SP3 787,10 zł	14	42	64	8.5	M6	4.3	G1/8	52	172	78.5	20	64	26	13.5	26	-	8.5	12	12	4	1200	600	stal kuta oksydowana na czarno

GN 890-360-SP3 859,72 zł	27.5	53	90	12	M8	5.5	G1/8	70	260	113	32	116	33.5	30	36.5	-	9.5	16	21	4	5600	1100	stal kuta oksydowana na czarno

GN 890-360-SP3-M 1 184,34 zł	27.5	53	90	12	M8	5.5	G1/8	70	260	113	32	116	33.5	30	36.5	-	9.5	16	21	4	5600	1100	stal kuta oksydowana na czarno z tłokiem magnetycznym

GN 890-1100-SP3 1 325,14 zł	28	67	133	16	M10	8.5	G1/4	88	356	171	50	167	41	15	35	41	9	18	31	6	16000	1750	stal kuta oksydowana na czarno

GN 890-1100-SP3-M 1 744,79 zł	28	67	133	16	M10	8.5	G1/4	88	356	171	50	167	41	15	35	41	9	18	31	6	16000	1750	stal kuta oksydowana na czarno z tłokiem magnetycznym

GN 890-2100-SP3 2 049,04 zł	38.5	81	177	20	M12	8.5	G1/4	100	469	222	62	231	50	35	50	50	13	22	45	8	25000	3000	stal kuta oksydowana na czarno

GN 890-2100-SP3-M 2 469,34 zł	38.5	81	177	20	M12	8.5	G1/4	100	469	222	62	231	50	35	50	50	13	22	45	8	25000	3000	stal kuta oksydowana na czarno z tłokiem magnetycznym
